تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | السيليكا المنصهرة العالية (sio₂≥99.99 ٪) | نطاق قطر الثقب: | 0.1mm ~ 50mm (قابل للتخصيص) |
|---|---|---|---|
| نطاق السماكة: | 0.2 مم ~ 20 مم | transmittance @550nm: | > 93٪ |
| معامل التمدد الحراري: | 0.55 × 10⁻⁶/درجة مئوية | التوافق مع الفراغ: | <10⁻⁷PA |
| إبراز: | ألواح كوارتز مثقبة بدقة ذات ثقوب,ألواح كوارتز ذات ثقوب ذات أشكال مخصصة,Custom Shaped Quartz Through-Hole Plates |
||

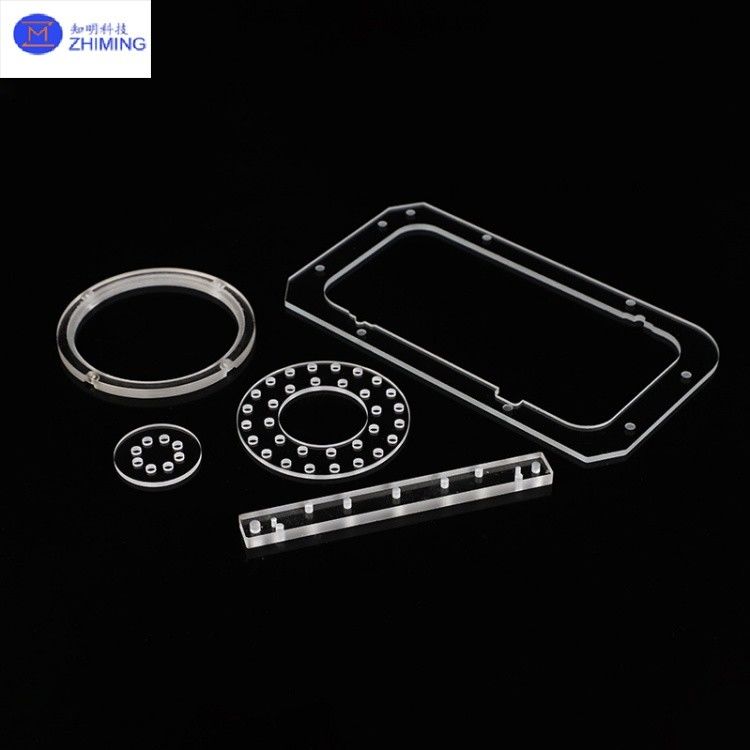

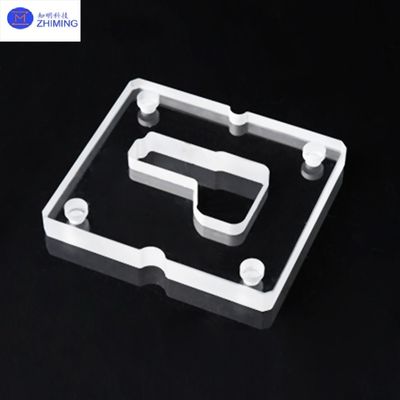

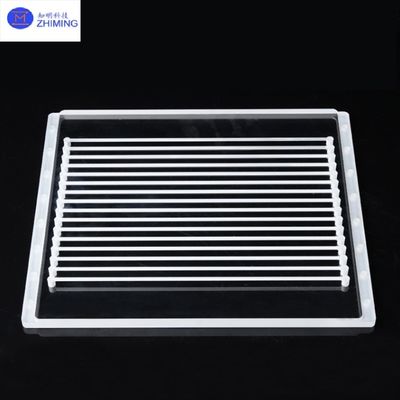

لوحات الفتحة الكوارتزية ذات الشكل المخصص هي مكونات بصرية دقيقة مصنوعة من السيليكا المنصهرة عالية النقاء (SiO2≥99.99٪) عن طريق معالجة CNC أو قطع الليزر.يحتوي على هندسة فتحة معقدة (e(مثل القنوات متعددة الأبعاد ، على شكل نجمة ، قنوات مائكروفلويدية) ، فإنها تجمع بين الخصائص المتفوقة للكوارتز (النقل > 93٪ @ 550nm ، مقاومة درجة الحرارة إلى 1100 درجة مئوية) مع القدرة على التكيف الهيكلية المخصصة.تصاميمها من خلال الثقب تسمح بتوجيه المسار البصري، نقل السوائل، أو انتشار الغازات، مما يجعلهم لا غنى عنهم في الطباعة النصفية، الرقائق الحيوية، أنظمة الليزر، والأدوات التحليلية.
كمصنع محترف للمكونات البصريةZMSHيوفر خدمات تخصيص من نهاية إلى نهاية لألواح الفتحة الكوارتزية ، بما في ذلك اختيار المواد ، والتصميم الهيكلي ، والمعالجة الدقيقة (± 0.02mm التسامح) ، والمعالجات الوظيفية (مثل ،الطلاءنقبل رسومات CAD أو نسخ العينات لتلبية متطلبات البحث والتطوير المتخصصة والصناعية.
| المعلم | المواصفات |
| المواد | السيليكا المنصهرة ذات النقاء العالي (SiO2≥99.99%) |
| نطاق قطر الثقب | 0.1mm ~ 50mm (يمكن تخصيصها) |
| دقة موقع الثقب | ±0.01mm (ليزر) ، ±0.02mm (CNC) |
| نطاق السماكة | 0.2mm~20mm |
| خشونة سطح | Ra≤0.5nm (بصري) ، Ra≤1.2nm (صناعي) |
| النقل @ 550nm | >93% |
| معامل التوسع الحراري | 0.55×10-6 درجة مئوية |
| مقاومة الحرارة | المدى الطويل: 800 درجة مئوية، المدى القصير: 1200 درجة مئوية |
| مقاومة الضغط | > 20MPa (سمك 1mm) |
| التوافق مع الفراغ | <10-7Pa |
ملاحظة: نمط الثقب المخصص (على سبيل المثال ، مستطيل ، مائكروفلويديك) ومعالجات السطح المتاحة.
المزايا الأساسية لألواح فتحة الكوارتز المخصصة تشمل:
1. قابلية التكيف مع الهيكل المعقد: تستوعب أشكال ثقبية عشوائية (0.1mm 50mm قطر) مع شق الحافة ≤ 0.05mm.
2استقرار بيئة متطرفة: يتحمل التشغيل لفترة طويلة عند درجة حرارة 800 درجة مئوية، والصدمة الحرارية (ΔT≥1000 درجة مئوية) ، والتآكل الحمضي/القلي (باستثناء HF).
3شفافية عالية وانتشار منخفض: > 90% من التنقل من الأشعة فوق البنفسجية إلى الأشعة تحت البنفسجية (170nm ≈ 2500nm) مع الضباب < 1%.
4. التصنيع الدقيق: دقة موقع الثقب ± 0.01mm وخامة السطح Ra≤0.5nm (البولندي من الدرجة البصرية).
5التكامل متعدد الوظائف: يدعم طلاء جدران الفتحة (AR / HR) أو التعديلات الكيميائية (الهيدروفوبيك / هيدروفيل).
هذه الصفائح حاسمة في:
1صناعة أشباه الموصلات: فتحات محاذاة الأقنعة للكتابة الحجرية، تتطلب استقرارًا بعديًا على نطاق نانوميتر.
2. الميكروفلوديكس: هياكل القنوات الدقيقة في الرقائق الحيوية، والتي تتطلب الخمول الكيميائي والتوافق الحيوي.
3. بصريات الليزر: فتحات تشكيل شعاع لليزر عالي الطاقة (LIDT> 15J/cm2@1064nm).
4أدوات التحليل: لوحات توجيه الأيونات لمقاييس طيف الكتلة ذات التوافق الفراغ فائق الارتفاع (<10−7Pa).
5الطيران: لوحات التهوية لأجهزة استشعار الأقمار الصناعية ، تحمل دورة الحرارة من -200 °C إلى 1200 °C.
تخصيص بريزما الكوارتز
تقوم ZMSH بتصنيع نظارات الكوارتز الدقيقة من السيليكا المذابة من الدرجة البصرية (SiO2≥99.99٪) ، مما يدعم التخصيص القائم على CAD للزاوية المستقيمة وتقسيم الشعاع والنظارات فوق البنفسجية.تشمل الخدمات معالجة مستوى ميكرون (± 3 ثواني قوس)، والبرمجة الفائقة (Ra≤0.5nm) ، وتغطية AR / HR ، مثالية للليزر ومعايير الطيف. نموذج أولي متاح ، مع تسليم الطلبات السائبة والدعم الفني.
1س: ما هي الألواح الشفافية الكوارتزية المستخدمة؟
ج: لوحات الفتحة الكوارتزية تستخدم لتحكم الدقة الضوء، ونقل السوائل، وانتشار الغاز في الطباعة النصفية الموصلة، microfluidics،وأنظمة الليزر عالية الطاقة بسبب مقاومة الحرارة، وضوح بصري، وأنماط ثقب قابلة للتخصيص.
2س: لماذا تختار الكوارتز على لوحات فتحة معدنية أو بوليمر؟
الجواب: يقدم الكوارتز استقرارًا حراريًا متفوقًا (حتى 1100 درجة مئوية) وشفافية الأشعة فوق البنفسجية ومقاومة للكيماويات ، حيث يفوق المعادن (التوسع الحراري) والبوليمرات (الاستدامة) في البيئات القاسية.
