تفاصيل المنتج:
شروط الدفع والشحن:
|
| المواد: | السيليكا المنصهرة العالية (sio₂≥99.99 ٪) | مقاس الحزاء: | مخصصة |
|---|---|---|---|
| نطاق ناقلة: | 170nm ~ 2500nm (UV إلى NIR) | معامل التمدد الحراري: | 0.55 × 10⁻⁶/° C (20 ~ 300 ℃) |
| خشونة سطح: | Ra≤0.5nm | التطبيق: | تكنولوجيا الليزر ، التحليل الطيفي |
| إبراز: | نظارة الكوارتز الشفافة,نظارة الكوارتز المخصصة,نظارة الكريستال الكوارتز,Custom Quartz Prism,Crystal Quartz Prism |
||

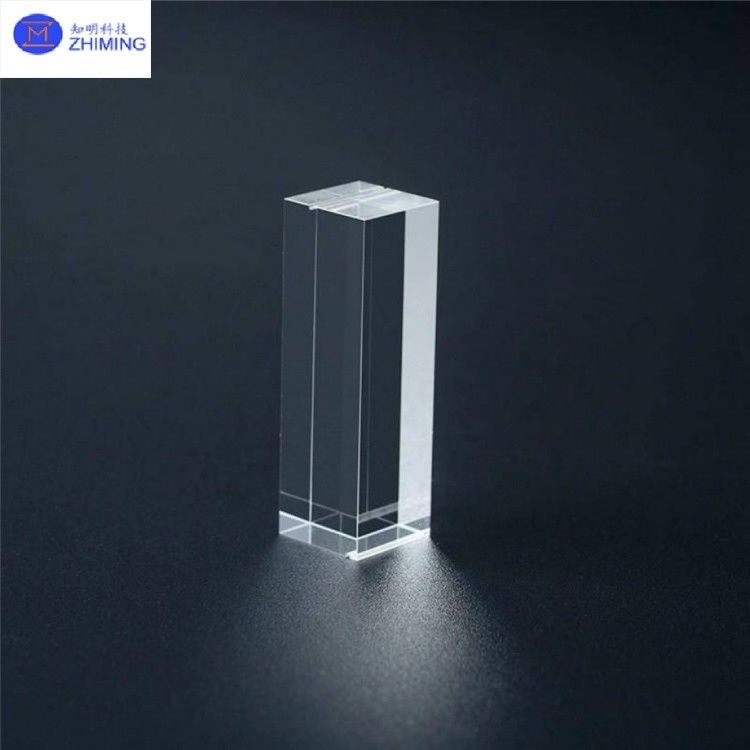

مناشير الكوارتز هي مكونات بصرية طيفية أو انكسارية يتم تصنيعها بدقة من السيليكا المنصهرة عالية النقاء (SiO₂≥99.99٪) من خلال عمليات التشغيل على البارد. إنها تعرض تجانسًا بصريًا استثنائيًا (Δn≤±5×10⁻⁶) ونطاقًا واسعًا من الإرسال (170 نانومتر - 2500 نانومتر)، مع معامل تمدد حراري منخفض (0.55×10⁻⁶/درجة مئوية) ومقاومة عالية لتلف الليزر (LIDT>10J/cm²@1064nm)، مما يجعلها مثالية لأنظمة الليزر ومقاييس الطيف والأجهزة البصرية فوق البنفسجية.
تتخصص ZMSH في تصنيع المكونات البصرية عالية الدقة، وتقدم تصميمًا مخصصًا، وتصنيعًا دقيقًا، وخدمات طلاء لمناشير الكوارتز. نحن ندعم الرسومات التي يقدمها العميل للطلبات المخصصة، بما في ذلك الزوايا القائمة، والمثلثات متساوية الأضلاع، ومناشير تقسيم الحزمة، وتحقيق دقة سطحية على مستوى الميكرون (λ/10@632.8nm) وتشطيبات فائقة النعومة (Ra≤0.5nm).
| المعلمة | تخصيص |
| المادة | سيليكا منصهرة عالية النقاء (SiO₂≥99.99٪) |
| نطاق الإرسال | 170 نانومتر ~ 2500 نانومتر (من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء القريبة) |
| معامل الانكسار @587.6 نانومتر | 1.458 |
| معامل التمدد الحراري | 0.55×10⁻⁶/درجة مئوية (20~300 درجة مئوية) |
| تسوية السطح | λ/10@632.8nm (قياسي)، λ/20 (دقة عالية) |
| التسامح الزاوي | ±5 ثانية قوسية (قياسي)، ±3 ثانية قوسية (دقة عالية) |
| خشونة السطح | Ra≤0.5nm (مصقول للغاية) |
| عتبة تلف الليزر | >10J/cm²@1064nm، نبضة 10ns |
| نطاق الحجم | 5 مم ~ 300 مم (قابل للتخصيص) |
ملاحظة: تتوفر الطلاءات المخصصة (AR/HR/PBS) وتقارير القياسات بناءً على الطلب.
- إرسال واسع الطيف
: نفاذية عالية من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء (الأشعة فوق البنفسجية>85٪@200 نانومتر، مرئي>93٪@550 نانومتر) لأنظمة بصرية متعددة النطاقات.- الاستقرار الحراري
: يتحمل درجات حرارة تصل إلى 1000 درجة مئوية مع انحراف حراري ضئيل.- الخمول الكيميائي
: مقاوم للأحماض/القلويات (باستثناء HF)، ومناسب للبيئات القاسية.- LIDT عالي
: متفوق على الزجاج البصري التقليدي لتطبيقات الليزر عالية الطاقة.- التصنيع الدقيق
: التسامح الزاوي في حدود ±3 ثوانٍ قوسية وخشونة السطح ≤0.5 نانومتر.التطبيقات الأساسية لـ
: مناشير الضبط أو موسعات الحزمة في تجاويف الليزر التي تتطلب مقاومة عالية للتلف.
- قياس الطيف: عناصر التشتت في مقاييس الطيف التي تتطلب تجانسًا عاليًا وضوءًا ضالًا منخفضًا.
- البصريات فوق البنفسجية: مناشير توجيه الحزمة لليزر فوق البنفسجي تعتمد على الإرسال العميق للأشعة فوق البنفسجية.
- أدوات البحث: مكونات انكسارية/تشتت في مقاييس التداخل/التلسكوبات التي تحتاج إلى دقة سطحية دون ميكرون.
- الفحص الصناعي: مناشير المحاذاة في أدوات فحص الرقائق، والتي تتحمل درجات الحرارة المرتفعة والخالية من التلوث.
خدمات ZMSHتوفر ZMSH حلولاً شاملة لمناشير الكوارتز، تغطي اختيار المواد والتصميم البصري والتصنيع الدقيق والطلاء.
تتوفر الطلاءات المخصصة (AR/HR/PBS) مع تقارير مقياس التداخل المجانية (بما في ذلك منحنيات PV والإرسال).نحن نقبل طلبات البحث والتطوير (من 10 وحدات) وإنتاج OEM بالجملة، ونقوم بالتسليم في غضون 7-15 يومًا، مع دعم تكامل النظام البصري. توصيات المنتجات ذات الصلة: نوافذ بصرية من الكوارتز ذات شكل غير منتظم سؤال وجواب
1. س: ما هو منشور الكوارتز؟ ج: منشور الكوارتز هو مكون بصري مصنوع من السيليكا المنصهرة عالية النقاء، مصمم لانكسار/تشتت الضوء بدقة مع إرسال فائق للأشعة فوق البنفسجية والأشعة تحت الحمراء واستقرار حراري.
ج: الفرق الرئيسي: تتفوق مناشير الكوارتز على الزجاج في إرسال الأشعة فوق البنفسجية (حتى 170 نانومتر)، والمقاومة الحرارية (حتى 1000 درجة مئوية)، وعتبة تلف الليزر، في حين أن مناشير الزجاج أرخص عادةً ولكنها تقتصر على تطبيقات الضوء المرئي.
العلامة: #نوافذ زجاج الكوارتز ذات الدرجة البصرية، #نوافذ زجاج الكوارتز ذات الشكل غير المنتظم، #مخصصة، #ألواح سيليكا منصهرة، #SiO₂ كريستال، #رقائق الكوارتز، #أنابيب الكوارتز، #منشور الكوارتز، #
قوارب الكوارتز، #
درجة JGS1/JGS2، # عالية النقاء، #مكونات بصرية من السيليكا المنصهرة، #درجة BF33، #أنابيب شعيرات دموية من الكوارتز الشفافة، #تجويف كبير/تجويف صغير، #أنابيب زجاجية غير منتظمة، #قطر كبير/قطر داخلي صغير، #منشور الكوارتز
