تفاصيل المنتج:
شروط الدفع والشحن:
|
| تخصيص الشكل: | القطع الناقص ، المستطيل ، سداسي ، نجمة ، منحنيات الحرة الشكل | الحد الأدنى لحجم: | 0.1 × 0.1 مم |
|---|---|---|---|
| سماكة التسامح: | ± 0.02 مم | معامل التمدد الحراري: | 5.5 × 10⁻⁷/درجة مئوية |
| خشونة سطح: | ra ≤0.5 نانومتر | التطبيقات: | الأجهزة الطبية ، الطاقة المتجددة |
| إبراز: | نوافذ بصرية من الكوارتز بدرجة BF33,نوافذ بصرية من الكوارتز ذات شكل غير منتظم,Irregular-shape Quartz Optical Windows |
||

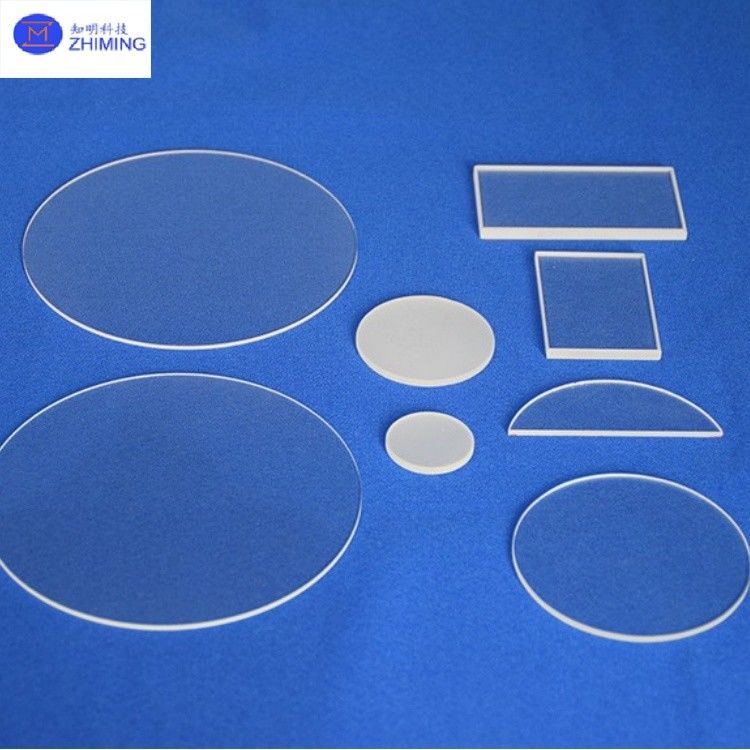

تم تصميم النوافذ البصرية من الكوارتز المخصصة ذات الأشكال غير المنتظمة من ثاني أكسيد السيليكون عالي النقاء (SiO₂)، وهي مصممة لتلبية متطلبات نظام بصري معقد من خلال كسر القيود الهندسية التقليدية (مثل الأشكال الدائرية/المربعة). تدعم هذه النوافذ الأشكال غير القياسية مثل القطع الناقص والمضلعات والمنحنيات الحرة. تشمل المزايا الأساسية مقاومة درجات الحرارة العالية (1100 درجة مئوية للاستخدام المستمر)، ومعامل التمدد الحراري المنخفض (5.5 × 10⁻⁷/ درجة مئوية)، والشفافية واسعة النطاق (185–3500 نانومتر)، والخمول الكيميائي، مما يجعلها مثالية للبيئات القاسية في الأجهزة البصرية الدقيقة. تتخصص ZMSH في الإنتاج المخصص للدورة الكاملة، وتقدم خدمات شاملة من التصميم إلى التسليم، وتخدم القطاعات الراقية مثل أشباه الموصلات وتكنولوجيا الليزر والفضاء.
| المعلمة | المواصفات |
| درجات المواد | JGS1 (محسن للأشعة فوق البنفسجية)، JGS2 (نطاق عريض)، JGS3 (محسن للأشعة تحت الحمراء)، BF33 (توسع منخفض) |
| الحد الأدنى للحجم | 0.1 × 0.1 ملم |
| تفاوت السماكة | ±0.02 ملم |
| نطاق النفاذية | الأشعة فوق البنفسجية: 185–2500 نانومتر (≥90% لـ JGS1) الأشعة تحت الحمراء: 2600–3500 نانومتر (≥85% لـ JGS3) |
| التمدد الحراري | 5.5 × 10⁻⁷/ درجة مئوية (20–300 درجة مئوية) |
| خشونة السطح | Ra ≤0.5 نانومتر |
| خيارات الطلاء | AR (190–2200 نانومتر)، BBAR، مسعور، مقاوم لليزر (مثل 1064 نانومتر، 532 نانومتر) |
1. تخصيص الهندسة
يدعم الأشكال الهندسية غير القياسية (القطع الناقص، المستطيلات، السداسيات، النجوم) بحد أدنى لحجم المعالجة يبلغ 0.1 ملم وتفاوت ±0.02 ملم.
يمكّن التصميمات البصرية المتخصصة، بما في ذلك الأنظمة غير المتماثلة ونوافذ الرقائق الدقيقة.
2. أداء درجة الحرارة العالية
نقطة التليين: 1730 درجة مئوية؛ ثبات تشغيلي طويل الأمد يصل إلى 1100 درجة مئوية؛ تحمل قصير الأجل يصل إلى 1450 درجة مئوية مع دورات حرارية سريعة.
3. الاستقرار الكيميائي
يقاوم الأحماض القوية (باستثناء HF)، مما يظهر مقاومة للأحماض أكبر بـ 30 مرة من السيراميك و 150 مرة أعلى من الفولاذ المقاوم للصدأ.
4. الخصائص البصرية
النفاذية: ≥93% في النطاق المرئي، ≥90% في الأشعة فوق البنفسجية (185 نانومتر)، و ≥85% في الأشعة تحت الحمراء (3500 نانومتر).
التغطية الطيفية: ثلاث درجات من المواد (JGS1/JGS2/JGS3) لتطبيقات الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء.
5. الخصائص الميكانيكية
صلابة موس: 5.5–6.5؛ قوة الضغط: 1100 ميجا باسكال؛ قوة الانحناء: 67 ميجا باسكال.
6. معالجات السطح
طلاءات مخصصة: أفلام مضادة للانعكاس (AR)، عاكسة، مسعورة، ومقاومة لتلف الليزر.
1. تصنيع أشباه الموصلات: نوافذ مراقبة غير متماثلة في معدات النقش على الرقائق لعمليات CVD ذات درجة الحرارة العالية.
2. أنظمة الليزر: مكونات تشكيل الحزمة المخصصة (مثل المخرجات الحلقية/القطاعية) لليزر عالي الطاقة.
3. الفضاء: نوافذ استشعار الأشعة تحت الحمراء متعددة الأوجه للبيئات الفراغية والدورات الحرارية.
4. الأجهزة الطبية: نوافذ صغيرة غير منتظمة في المناظير الداخلية للتصوير الأنبوبي المنحني.
5. الطاقة المتجددة: ركائز حصاد الضوء المحسنة للخلايا الشمسية.
توفر ZMSH حلولاً شاملة لنوافذ الكوارتز البصرية غير المنتظمة، بما في ذلك: تخصيص التصميم: يحدد العملاء الأشكال (القطع الناقص، المضلعات، السماكة المتدرجة)، والأبعاد (الحد الأدنى 0.1 × 0.1 ملم)، والمتطلبات الوظيفية (مثل مقاومة تلف الليزر، وطلاءات الإشعاع). التصنيع الدقيق: استخدام تقنيات CNC المتقدمة والقطع بالليزر لضمان دقة على مستوى الميكرون وثبات الأبعاد للأشكال الهندسية المعقدة. اختبار الأداء: تقديم تقارير بصرية شاملة (النفاذية، التمدد الحراري) وتوصيات خاصة بالتطبيق (مثل تصميمات الختم المتوافقة مع الفراغ).
توصيات المنتجات ذات الصلة: قضبان الكوارتز
1. س: ما هو كوارتز النافذة؟
ج: يشير كوارتز النافذة إلى المكونات البصرية المصممة بدقة والمصنوعة من السيليكا عالية النقاء (SiO₂)، والمصممة للتطبيقات التي تتطلب ثباتًا حراريًا شديدًا، وخمولًا كيميائيًا، وشفافية واسعة النطاق (185–3500 نانومتر).
2. س: ما هما الخاصيتان الفيزيائيتان لزجاج الكوارتز اللتان تجعلانه مفيدًا للنوافذ؟
ج: مقاومة حرارية عالية: تتحمل الاستخدام المستمر حتى 1100 درجة مئوية وتتحمل الصدمات الحرارية من التغيرات السريعة في درجة الحرارة (مثل التبريد من 1100 درجة مئوية إلى درجة حرارة الغرفة).
تمدد حراري منخفض: معامل 5.5 × 10⁻⁷/ درجة مئوية يقلل من تشوه الأبعاد في ظل الدورات الحرارية، وهو أمر بالغ الأهمية للبصريات الدقيقة.
العلامة: #نوافذ زجاج الكوارتز ذات الدرجة البصرية، #نوافذ زجاج الكوارتز ذات الأشكال غير المنتظمة، #مخصصة، #ألواح السيليكا المنصهرة، #SiO₂ كريستال، #رقائق الكوارتز، #أنابيب الكوارتز، #منشور الكوارتز، #قوارب الكوارتز، #درجة JGS1/JGS2، # عالية النقاء، #مكونات بصرية من السيليكا المنصهرة، #درجة BF33
