طول أنبوب الزعفري 50.8 ملم مقاوم للضغط حجم مخصص بلور واحد Al2O3

ياقوت طول الانبوبة 50.8 ملم مقاومة للضغط حجم مخصص كريستال مفرد Al2O3

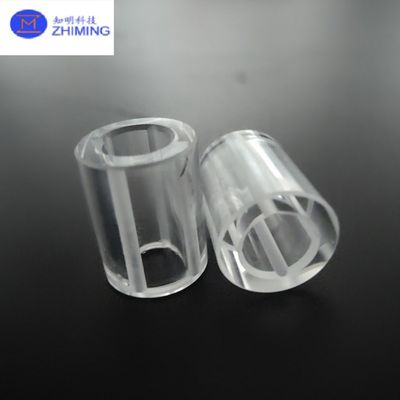

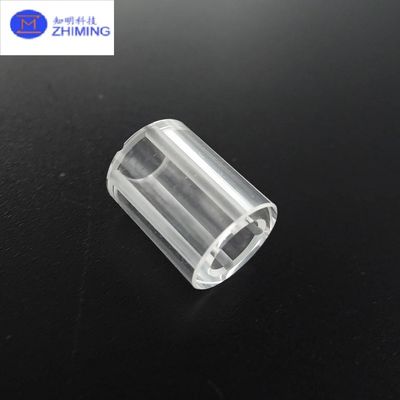

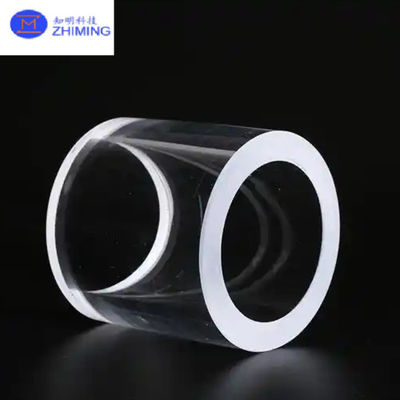

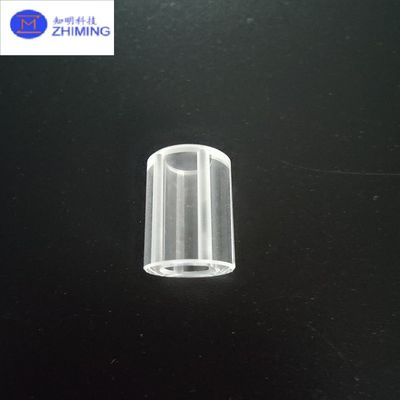

تم تصميم أنابيب الياقوت المقاومة للضغط Al₂O₃ الكريستالية الفردية الخاصة بنا للبيئات القاسية التي تتطلب مقاومة عالية للضغط والوضوح البصري والخمول الكيميائي. تتوفر هذه الأنابيب بقطر قياسي يبلغ 2 بوصة (50.8 مم) بأطوال قابلة للتخصيص وسمك جدار، ويتم تصنيعها باستخدام بلورات α-Al₂O₃ عالية الجودة من خلال طرق Kyropoulos (KY) أو النمو المتغذى بالفيلم المحدد بالحافة (EFG). مع تصنيف ضغط متدفق يصل إلى 10000 رطل لكل بوصة مربعة (اعتمادًا على سمك الجدار) والثبات الحراري من -200 درجة مئوية إلى 1800 درجة مئوية، فهي مثالية لمنافذ العرض عالية الضغط ومعالجة أشباه الموصلات والتطبيقات الدفاعية.
المزايا الرئيسية على الكوارتز أو الألومينا متعدد البلورات:
✔ 3× قوة ميكانيكية أعلى (قوة الانثناء: 600-800 ميجاباسكال)
✔ مقاومة فائقة للصدمات الحرارية (ΔT > 500 درجة مئوية)
✔ عدم إطلاق الغازات في بيئات الفراغ/الجهد العالي
✔ تلميع بصري مخصص (Ra <0.02μm) للحصول على شفافية بدرجة الليزر


الميزات الرئيسية لأنابيب الياقوت


1. أنبوب الياقوتمقاومة الضغط

• ضغط الانفجار: 5,000-10,000 رطل لكل بوصة مربعة (يختلف حسب الوزن)
• ضغط العمل الآمن: 30-50% من ضغط الانفجار
• تم اختباره الهيدروستاتيكي: كل ​​أنبوب معتمد لضغط عمل 1.5×
•


2.أنبوب الياقوتالتميز المادي

• بلورة واحدة α-Al₂O₃: معيار اتجاه المحور C (0001).
• نقاء: >99.995% (4N5) مع أقل من 10 عيوب/سم²
• كثافة: 3.98 جم/سم3


3.أنبوب الياقوتالأداء الحراري

• درجة الحرارة القصوى: 1800 درجة مئوية (خاملة)، 1200 درجة مئوية (مؤكسدة)
• الموصلية الحرارية: 35 وات/م · كلفن عند 25 درجة مئوية
• مرض الاعتلال الدماغي المزمن: 5.3×10⁻⁶/درجة مئوية (25-500 درجة مئوية)


4.أنبوب الياقوتالوضوح البصري

• الانتقال: >85% (200-5500 نانومتر)
• خيارات الانتهاء من السطح:
  • طلاء قياسي: Ra <0.02μm
  • طلاء بدرجة الليزر: Ra <0.005μm


5. التخصيص

• القطر: 2 بوصة قياسي (50.8 ملم)، مقاسات أخرى 0.5-8 بوصة
• سمك الجدار: 0.04–1.0 بوصة (1–25 ملم)
• طول: ما يصل إلى 60 بوصة (1500 مم)
• الطلاءات: AR/HR/DLC متاح

تطبيقات أنابيب الياقوت


1. أنظمة الضغط العالي

• أجهزة استشعار قاع النفط/الغاز: يتحمل > 5000 رطل لكل بوصة مربعة عند 300 درجة مئوية
• مفاعلات السوائل فوق الحرجة: مقاومة للتآكل لثاني أكسيد الكربون/H₂S

2. أشباه الموصلات والفراغ

• بطانات البلازما: مقاومة للتآكل لمعالجة SiC/GaN
• منافذ عرض MBE/UHV: صفر إطلاق الغازات عند درجة حرارة 10⁻¹⁰ تور

3. الدفاع والفضاء

• النماذج الأولية للقبة الصاروخية: مقاومة للصدمات فائقة السرعة
• أضواء ROV في أعماق البحار: تصنيف ضغط 10000 متر (1100 ضغط جوي)

4. البحث العلمي

• مكونات خلية السندان الماسية: لتجارب أجهزة الصراف الآلي التي تزيد عن مليون
• تشخيص مفاعل الاندماج: يتحمل الإشعاع النيوتروني

5. العملية الصناعية

• أنابيب حرق الضغط العالي: لاحتراق 1500 درجة مئوية
• مجسات الحقن الكيميائي: يقاوم HF/H₃PO₄

تحديد

التعليمات

س 1: كيف يؤثر سمك الجدار على تصنيف الضغط؟

• 0.1 بوصة بالوزن: ~ 3000 رطل لكل بوصة مربعة ضغط العمل
• 0.25 بوصة بالوزن: ~ 7,500 رطل لكل بوصة مربعة ضغط العمل
• 0.4 بوصة بالوزن: ~10,000 رطل لكل بوصة مربعة ضغط الانفجار

س2:ما هي المهلة الزمنية للأحجام المخصصة؟

• أنابيب قياسية مقاس 2 بوصة: 4 أسابيع
• الوزن/الطول المخصص: 6-8 أسابيع
• المغلفة / مترابطة: +2 أسابيع

س3: كيف يقارن الزفير بالكوارتز من حيث الضغط؟


س4: هل يمكن إصلاح أنابيب الياقوت إذا تشققت؟
لا - لا يمكن لحام/إصلاح الياقوت البلوري المفرد.
