تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: zmsh
شروط الدفع والشحن
Material: |
SiC Ceramic |
Size: |
Customized |
Material: |
SiC Ceramic |
Size: |
Customized |

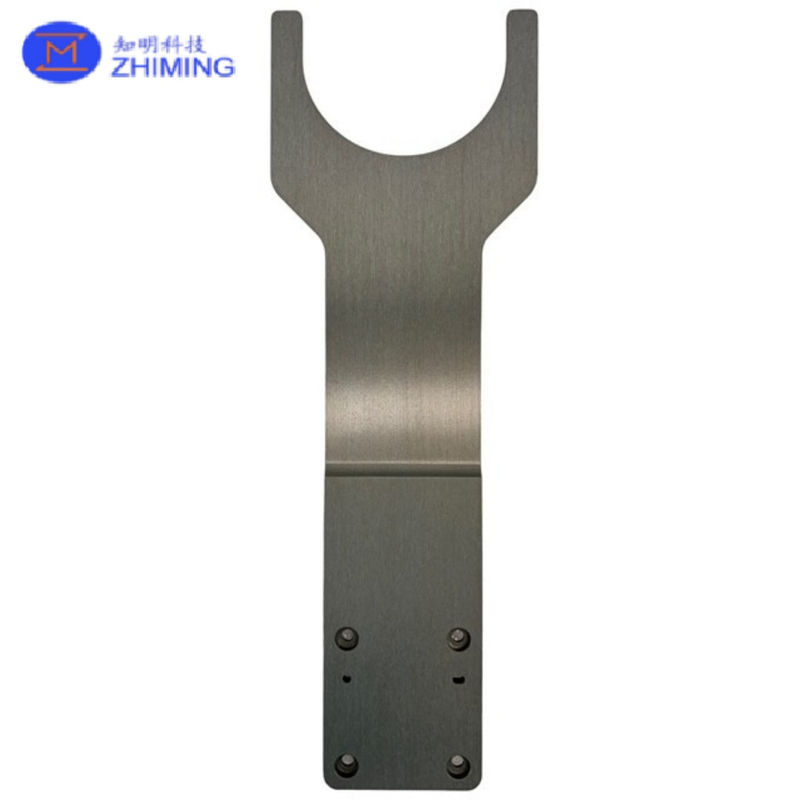

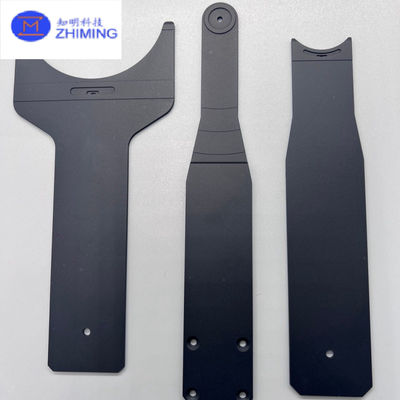

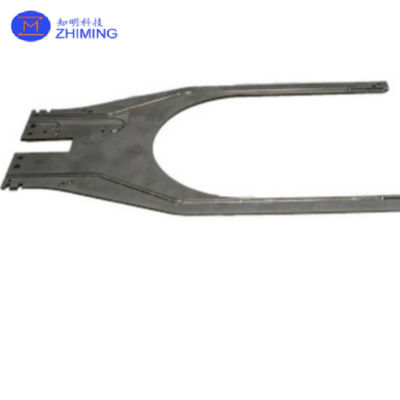

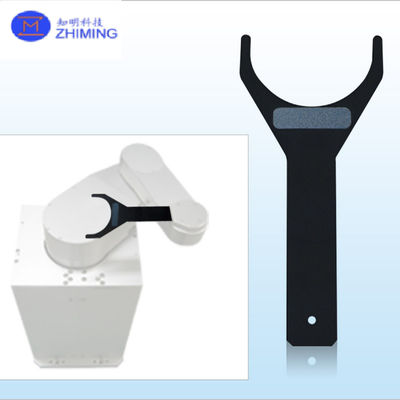

مؤثر نهاية سيراميكي SiC لمعالجة الوافرات
مؤثر نهاية السيراميك من كاربيد السيليكون (SiC) هو أداة معالجة رقائق عالية الأداء مصممة لتصنيع أشباه الموصلات وإنتاج الطاقة الكهروضوئية وتجميع الإلكترونيات المتقدمة.الاستفادة من الخصائص الاستثنائية لـ SiC بما في ذلك صلابة عالية، التوسع الحراري المنخفض، والمقاومة الكيميائية المتفوقة، يضمن هذا المؤثر النهائي نقل رقائق نظيفة للغاية ومستقرة ودقيقة في الفراغ، درجات الحرارة العالية، والبيئات التآكل.
بالمقارنة مع المواد التقليدية (مثل الألومنيوم أو الكوارتز) ، توفر أجهزة تأثير نهاية السيراميك SiC:
- صفر تلوث الجسيمات (حاسمة للكتابة الحجرية لـ EUV).
- صلابة عالية (معدل يونغ > 400 GPa) ، مما يقلل إلى الحد الأدنى من عدم المواءمة الناجمة عن الاهتزاز.
- مقاومة التآكل للأحماض والبلازما والغازات التفاعلية (على سبيل المثال ، في غرف CVD / PVD).
- الاستقرار الحراري (منطقة العمل: -200 درجة مئوية إلى 1600 درجة مئوية) ، مثالية لعمليات متطرفة.
خصائص مؤثر نهاية السيراميكي SiC لمعالجة الوافرات
1صلابة عالية للغاية ومقاومة للاستعمال
- صلابة فيكرز 2800 HV ، تقترب من الماس (3000 HV) وتتجاوز بشكل كبير الكوارتز (820 HV) والألومينا (1500 HV) ،تمكين الاستخدام الطويل الأمد دون توليد بقايا التآكل التي يمكن أن تخدش أسطح الوافر.
- هيكل الحبوب الدقيقة (4-10 ميكرو مترا) يضمن سطحا ناعما (Ra < 0.2 ميكرو مترا) ، وتلبية متطلبات العملية النظيفة للغاية للكتابة الحجرية EUV.
2قوة ميكانيكية استثنائية
- قوة الانحناء 450 MPa وقوة الضغط 3900 MPa تسمح لها بدعم رقائق 300 مم (وزنها ~ 128 غرام) دون تشوه الانحناء ، مما يمنع عدم مواءمة الرقائق أو كسر.
3استقرار حراري ممتاز
- يتحمل درجات حرارة تصل إلى 1600 درجة مئوية في الغلاف الجوي المأكسدة و 1950 درجة مئوية في الغازات الخاملة ، تتجاوز بكثير حدود مؤثرات نهاية المعدنية (عادة < 500 درجة مئوية).
4. الحصانة الكيميائية
- المقاومة لجميع الأحماض (باستثناء خليطات HF / HNO3) والقليات ، مما يجعلها مثالية لمحطات التنظيف الرطب وبيئات العمليات التآكلية مثل غرف CVD (SiH4 ، NH3).
5أداء خال من التلوث
- إنتاج الجسيمات < 0.1 / سم2 (بالنسبة لمعايير SEMI F57) ، أقل من 100 مرة من أجهزة تأثير نهاية الألومنيوم.
- كثافة 3.14 غرام/سم3 (مقارنة مع 2.7 غرام/سم3 للألومنيوم) ، مما يتيح التحكم الروبوتي عالية السرعة دون المساس بالصلابة.
6إمكانيات تخصيص
- الهندسة: تصاميم مسطحة أو متوازنة مع الشقوق أو التي تمسك الحواف للوفيرات 150mm-450mm.
- الطلاء: طبقات إختيارية مضادة للإنعكاس (AR) أو هيدروفوبية للتطبيقات المتخصصة.
المواصفات
| محتوى كربيد السيليكون | - | % | > 99.5 |
| متوسط حجم الحبوب | - | ميكرون | 4-10 |
| الكثافة السائبة | - | كغ/ديمتر^3 | >3.14 |
| مسامية واضحة | - | حجم % | <0.5 |
| صلابة فيكرز | HV0.5 | كغ/ملم^2 | 2800 |
| نموذج الانكسار (3 نقاط) | 20 درجة مئوية | MPa | 450 |
| قوة الضغط | 20 درجة مئوية | MPa | 3900 |
| نموذج المرونة | 20 درجة مئوية | الـ GPa | 420 |
| صلابة الكسر | - | MPa/m^1/2 | 3.5 |
| التوصيل الحراري | 20 درجة مئوية | (م*ك) | 160 |
| المقاومة الكهربائية | 20 درجة مئوية | أوم.سيمتر | 10^6-10^8 |
| معامل التوسع الحراري | أ (RT"800°C) |
K^-1*10^-6 | 4.3 |
| درجة حرارة التطبيق | الغلاف الجوي المكسور | °C | 1600 |
| درجة حرارة التطبيق | الغلاف الجوي الخامل | °C | 1950 |
تطبيقات مؤثر نهاية سيراميكي SiC
1صناعة أشباه الموصلات
✔ تحليل اللثوغرافيا
- التعامل مع الوافرات الخالية من الجسيمات سطح SiC (Ra < 0.02μm) الناعم يمنع العيوب في التصوير الحجري بالأشعة فوق البنفسجية القاسية (EUV).
- متوافق مع بيئات الفراغ لا يوجد غازات خارجية ، مما يضمن نقل نظيف في تصنيع الرقائق الراقية.
✔ العمليات عالية الحرارة
- أفران الانبثاق والإطاحة تتحمل 1600 درجة مئوية (أكسدة) و1950 درجة مئوية (عاطفة) دون تشوه.
- زرع الأيونات مقاومة للإشعاع، والحفاظ على سلامة الهيكل تحت قصف الأيونات.
✔ الحفر الرطب والجاف
- مقاوم للحمضات (HF، HNO3) والبلازما لا يوجد تآكل في غرف CVD / PVD.
- لا توجد تلوث معدني مهم لإنتاج FinFET و 3D NAND
2إلكترونيات الطاقة (معالجة رقائق SiC / GaN)
✔ SiC Epitaxy
- تطابق التوسع الحراري (CTE = 4.3 × 10 - 6 / K) يمنع تحريف الوافر في مفاعلات MOCVD 1500 ° C +.
- لا تتفاعل مع غازات العملية (SiH4، NH3، HCl).
✔ أجهزة غان على سيك
- صلابة عالية (420 جي بي أي) تقلل من عدم المواءمة الناجمة عن الاهتزاز
- عازل كهربائي (106 ≈ 108 Ω · cm) للتعامل مع RF وأجهزة الطاقة.
3إنتاج الطاقة الكهروضوئية و LED
✔ خلايا شمسية رقيقة الشاشة
- مقاومة للتآكل في بيئات ترسب CdTe و CIGS.
- التوسع الحراري المنخفض يضمن الاستقرار في المعالجة الحرارية السريعة (RTP).
✔ نقل ميني / ميكرو LED
- التعامل اللطيف مع الوافير الهشة يمنع الشقوق الدقيقة في الوافيرات الخضراء ذات سمك < 50 ميكرو مترا.
- متوافق مع غرف النظافة (صفر إلقاء الجسيمات) (متوافق مع SEMI F57)
4. MEMS & التعبئة والتغليف المتقدمة
✔ دمج 3D IC
- وضع دقيق للشيبليت مع دقة محاذاة < 1 ميكرو مترا.
- غير مغناطيسي - آمن لأجهزة MEMS الحساسة للمغناطيس
✔ تغليف مستوى الوافرات
- مقاومة تدفق وأبخرة اللحام
5التطبيقات الصناعية والبحثية
- يحل محل الألومنيوم في أنظمة معالجة المواد الآلية (AMHS)
- **خفيفة الوزن (3.21 غرام/سم3) ** لكن صلبة، مما يسمح بنقل السرعة العالية.
### **✔ أبحاث الحوسبة الكمية**
- ** التوافق الكريوجيني ** (~ 200 درجة مئوية) للتعامل مع الكوبيتات فائقة التوصيل.
- الاختلافات غير الموصلة تمنع التداخل مع الإلكترونيات الحساسة
الأسئلة الشائعة
السؤال 1: لماذا تختار SiC على أجهزة التأثير في نهاية الألومنيوم أو الكوارتز؟
الألومنيوم: ينتج الجسيمات ويتأكسد في البيئات القاسيةالكوارتز: هش وغير مستقر حراريًا مقارنةً بـ SiC.
السؤال الثاني: هل يمكن لمؤثرات نهاية سي سي التعامل مع رقائق 450 ملم؟
نعم، مع تصاميم مخصصة
السؤال 3:خيارات تخصيص؟
- الهندسة: تصاميم مسطحة، محسومة بالشقوق، أو مسك الحافة.
- الطلاء: طبقات مضادة للإنعكاس (AR) أو الهيدروفوبية.
