تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
Model Number: Sapphire Custom-Shaped Windows
شروط الدفع والشحن
Delivery Time: 2-4 weeks
شروط الدفع: T/T
Material: |
99.999％ Al2O3 |
Size: |
Customized |
Reflectivity: |
<0.5% |
Vision Light Transmissivity: |
＞85％ |
Suraface: |
Polished |
صناعة: |
البصريات الكهربائية العسكرية ، الأجهزة الدقيقة |
Material: |
99.999％ Al2O3 |
Size: |
Customized |
Reflectivity: |
<0.5% |
Vision Light Transmissivity: |
＞85％ |
Suraface: |
Polished |
صناعة: |
البصريات الكهربائية العسكرية ، الأجهزة الدقيقة |
وصف المنتج

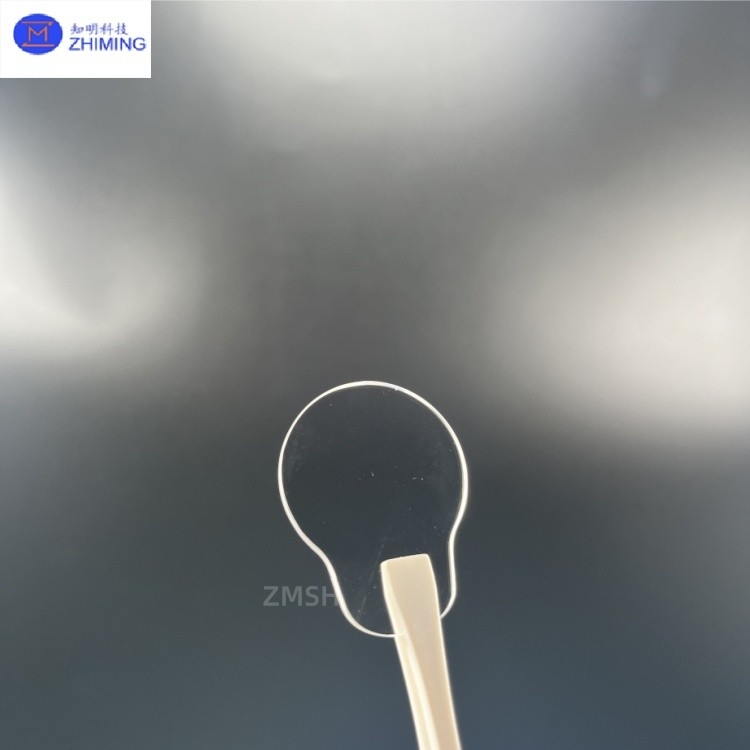

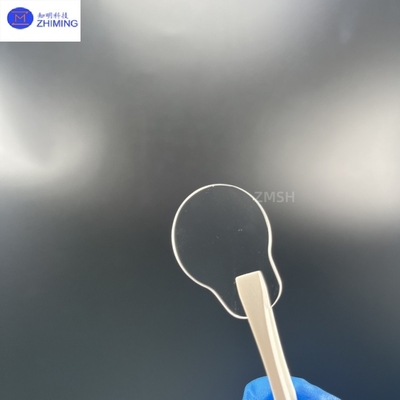

زعفرة الزجاج البصري الشكل المخصص للنوافذ متعددة الأشكال تخصيص النقل > 85%
النافذة ذات الشكل المخصص من الياقوت هي مكون بصري غير قياسي تم تصميمه بدقة من أكسيد الألومنيوم أحادي الكريستال (α-Al2O3) ، مصممة خصيصًا لأنظمة بصرية متخصصة.على عكس النوافذ الدائرية أو المربعة التقليدية، يمكن تخصيصها إلى هندسيات معقدة (متعددة الأبعاد، حلقة، D-شكل، الخ) مع الاحتفاظ بالخصائص الجوهرية للنحاس - صلابة عالية للغاية (Mohs 9) وانتقال الطيف الواسع (250-5500nm)هذه المرونة التصميم فريد من نوعها يجعلها حلا مثاليا للمساحة المحدودة، مسار بصري متخصص، أو متطلبات واجهة غير قياسية، تطبق على نطاق واسع في أنظمة الليزر الراقية،الكهرباء النظرية العسكرية، وأجهزة الدقة
الخصائص الرئيسية
· قابلية التكيف مع الهندسة المعقدة:يدعم الخطوط غير المنتظمة التي يتم معالجتها بواسطة CNC (الستة أطراف ، التريبيزويدي ، الشكل القطاعي ، وما إلى ذلك) مع التحكم في تساهل الحافة في حدود ± 0.02mm ،ضمان التوافق المثالي مع الغرف البصرية غير القياسية أو واجهات الأجهزة.
· الاستقرار البيئي المتطرف:يرث خصائص الزعفران المتفوقة ، يتحمل درجات الحرارة العالية (800 درجة مئوية مستمرة / 1800 درجة مئوية قصيرة المدى) ، مقاومة للتآكل الحمضي / القلوي (pH1-13) ،والحفاظ على الاستقرار البصري تحت تأثير شديد أو تآكل الجسيمات.
· أداء بصري استثنائييحقق> 85٪ من انتقالات الأشعة فوق البنفسجية إلى وسط الأشعة تحت البنفسجية ، مع طبقات مضادة للإنعكاس الاختيارية (< 0.5٪ من الانعكاس في أطوال موجة محددة مثل 1064nm / 10.6μm) لتقليل فقدان طاقة نظام الليزر.
قوة ميكانيكية ممتازة:قوة الانحناء > 600MPa تسمح بمعالجة الهياكل الرقيقة للغاية (إلى 0.2 ملم) دون كسر ، مناسبة للوحدات الضوئية المصغرة.
المعلمات التقنية
| المعلم | المواصفات |
| النقاء المادي | ≥99.99٪ α-Al2O3 بلور واحد |
| الكثافة | 3.98 غرام/سم3 |
| صلابة | موهس 9 / نوب 2200 kgf/mm2 |
| نطاق طول الموجة | 250-5500 nm |
| النقل | > 85% (NIR مرئي) ، > 80% (UV-MIR) |
| نطاق الحرارة | مستمر: 800 درجة مئوية، قصيرة الأجل: 1800 درجة مئوية |
| الأشكال المتاحة | متعددة الأبعاد، حلقة، على شكل D، القطاع، الخ |
| نطاق السماكة | 0.2-20 ملم (تسامح ± 0.01 ملم) |
| خشونة سطح | Ra ≤5 nm (ملمع) |
التطبيقات الرئيسية
1أنظمة الليزر البصرية الخاصة: بمثابة نوافذ مضخة جانبية لليزر الألياف أو نوافذ واقية لمتأرجحات الليزر فائقة السرعة ، وتتكيف بدقة مع المسارات البصرية المعقدة.
2الدفاع والفضاء: تستخدم في الرادومات غير المنتظمة في مطاردة الصواريخ ونوافذ المراقبة غير المتماثلة لقوارب EO المحمولة جواً ، مما يوازن الملفات الجوية الديناميكية مع مقاومة التأثير.
3معدات أشباه الموصلات: وظائف كمنابر عرض على شكل لآلات الحفر وأنظمة ترسب الأفلام الرقيقة ، المقاومة لتآكل البلازما مع توفير مراقبة خالية من التشوه.
4أدوات طبية وعلمية: تحسين استغلال المساحة والكفاءة البصرية في العدسات المفصلة في المظاهر الداخلية ومحفزات خطوط شعاع الإشعاع السينكروترونية.
الأسئلة الشائعة
1س: ما هي المزايا الرئيسية للنوافذ الزعفرانية على الزجاج البصري القياسي؟
الجواب: توفر نوافذ الزعفران مقاومة 10 أضعاف للكدح (Mohs 9) ، ونقل الأشعة فوق البنفسجية الأشعة تحت البنفسجية أوسع (250-5500nm) ، ومدى متانة حرارية / كيميائية متفوقة مقارنة بالزجاج البصري.
2س: هل يمكن تخصيص نوافذ الزعفران لأطوال موجة ليزر محددة؟
ج: نعم، نحن نقدم طلاءات AR محددة طول الموجة (على سبيل المثال، 1064nm / 10.6μm) مع انعكاس <0.5٪ ودقة سطح λ / 10 لتطبيقات الليزر.
#الصفراء النوافذ ذات الشكل المخصص، #الزجاج البصري، # المقاوم للارتداء، #الانتقال العالي، #المخصص، #الانتقال >85٪، #DSP، #زجاج الصفراء، #نوافذ الليزر، #التخصيص متعدد الأشكال
