تفاصيل المنتج
Place of Origin: CHINA
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
Model Number: Ruby Optical Window
شروط الدفع والشحن
وقت التسليم: 2-4 أسابيع
شروط الدفع: T/T
Material: |
99.999％ Al2O3 |
Type: |
Single Crystal |
Vision Light Transmissivity: |
85％ |
Suraface: |
Polished |
Advantagement: |
High Hardness9.0，wear Resistance, |
Method: |
KY Or Cz |
Industry: |
Semiconductor Wafer, Optical Glass Wafer |
Material: |
99.999％ Al2O3 |
Type: |
Single Crystal |
Vision Light Transmissivity: |
85％ |
Suraface: |
Polished |
Advantagement: |
High Hardness9.0，wear Resistance, |
Method: |
KY Or Cz |
Industry: |
Semiconductor Wafer, Optical Glass Wafer |
وصف المنتج

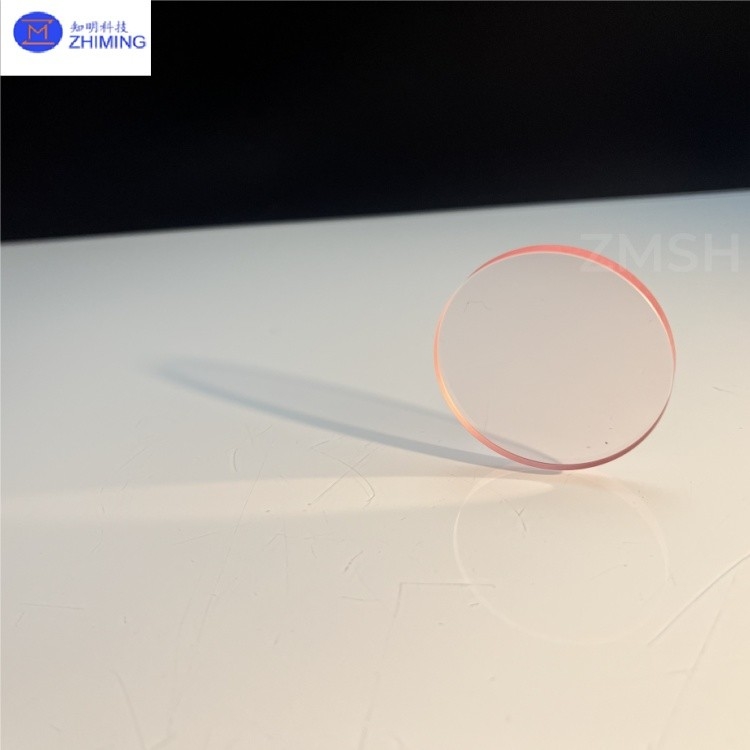

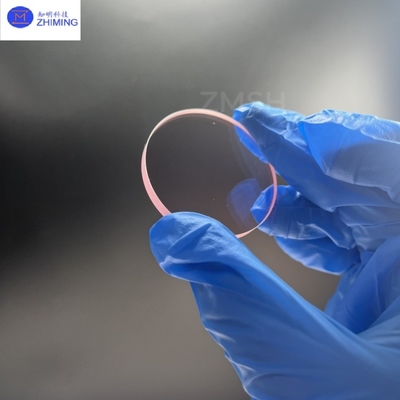

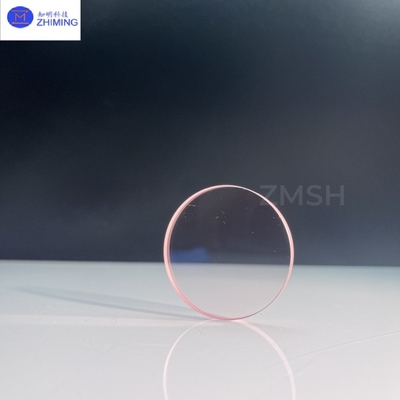

نافذة بصرية روبي مع 85 ٪ النقل (DSP) لنقل الليزر مخصصة
نافذة روبي البصرية هي مكونات بصرية عالية الجودة مصنوعة من الروبي الاصطناعي (كريستال واحد α-Al2O3 مزود بـ Cr3 +)مصممة خصيصًا للأنظمة البصرية التي تعمل في ظروف شديدةبالمقارنة مع الزجاج البصري التقليدي ، توفر النوافذ البصرية الروبي قوة ميكانيكية متفوقة ومتانة بيئية مع الحفاظ على خصائص انتقال الضوء الممتازة ،مما يجعلها نوافذ واقية مثالية لأنظمة الليزر عالية الطاقة، معدات التفتيش الصناعية عالية درجة الحرارة، وأجهزة مراقبة بيئية خاصة.والآثار الميكانيكيةلضمان التشغيل المستقر على المدى الطويل.
الخصائص الرئيسية
1- التنقل العالي في الطيف الواسع: تصل النوافذ البصرية الرملية إلى > 90% في الطيف المرئي (400-700nm) وتحافظ على > 85% في نطاق الأشعة تحت الحمراء القريبة (700-1500nm) ،تلبية متطلبات معظم أنظمة الكشف بالليزر والبصرية.
2خصائص ميكانيكية استثنائية: مع صلابة موهس 9 ، مقاومة الخدش هي أكبر ب 20 مرة من الزجاج البصري القياسي ، وتتحمل بفعالية تآكل الرمل والتكسير الميكانيكي.
3المقاومة البيئية المتميزةقادرة على العمل المستمر عند 1200 درجة مئوية (تسامح قصير الأجل يصل إلى 1500 درجة مئوية) مع إظهار مقاومة ممتازة للتآكل الحمضي/القلي (مستقر في بيئات الحموضة من 1 إلى 14).
4الاستقرار الحراري الممتاز: يعزز معامل التوسع الحراري المنخفض (6.5 × 10 − 6 ° C) دقة السطح البصري (< λ / 8 @ 632.8nm) تحت الدوران الحراري السريع.
المعلمات التقنية
| الصيغة الكيميائية | Ti3+:Al2O3 |
| هيكل الكريستال | مستطيل |
| ثوابت الشبكة | a=4.758، c=12.991 |
| الكثافة | 3.98 غرام/سم3 |
| نقطة الذوبان | 2040 درجة مئوية |
| صلابة موهز | 9 |
| التوسع الحراري | 8.4 × 10-6/°C |
| التوصيل الحراري | 52 W/m/K |
| الحرارة المحددة | 0.42 ج/غ/ك |
| عمل الليزر | الفيبرونيك 4- المستوى |
| فترة عمر الفلوريسانس | 3. 2 ميكرو ثانية عند 300 كيلو |
| نطاق ضبط | 660nm ~ 1050nm |
| نطاق الامتصاص | 400nm ~ 600nm |
| ذروة الانبعاثات | 795 nm |
| ذروة الامتصاص | 488 nm |
| مؤشر الانكسار | 1.76 عند 800 نانومتر |
| القسم العرضي للقمة | 3.4 × 10-19 سم2 |
التطبيقات الرئيسية
1أنظمة الليزر عالية الطاقة: تعمل كنوافذ إخراج وعدسات حماية لموجات الرنين بالليزر ، وتتحمل النوافذ البصرية الروبي كثافة الطاقة > 10 كيلوواط / سم 2 ، مما يجعلها مثالية لليزر CO2 و YAG.
2مراقبة الصناعة عالية الحرارة: تستخدم كنوافذ مراقبة في أفران تصنيع الصلب وتصنيع الزجاج ، والحفاظ على الرؤية الواضحة عند 1000-1500 درجة مئوية.
3الفضاء: تستخدم كمناظر المركبات الفضائية والرادومات الصاروخية ، وتتحمل التسخين الديناميكي الهوائي وتآكل الجسيمات أثناء الرحلة فائقة الصوت.
4الكشف عن البيئة الخاصة: توفير قنوات مشاهدة موثوقة للغواصات في أعماق البحار وأنظمة مراقبة المفاعل النووي، مع مقاومة الضغط التي تتجاوز 1000 جو.
الأسئلة الشائعة
1س: ما هي المزايا الرئيسية للنوافذ البصرية اللون الروبي بالمقارنة مع الزجاج العادي؟
الجواب: توفر نوافذ اللون الرمادي مقاومة 20 مرة أكبر للخدوش (Mohs 9) ، وتتحمل درجات الحرارة 1500 درجة مئوية ، وتحافظ على > 85٪ من انتقالات الطيف المرئي إلى NIR.
2س: هل يمكن استخدام النوافذ البصرية من الياقوت لتطبيقات الليزر عالية الطاقة؟
ج: نعم، مع عتبة الضرر > 10kW / سم 2، فهي مثالية لموجات الرنين الليزر CO2 / YAG وأنظمة توصيل شعاع.
