تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
Model Number: Chip loading shipping box
شروط الدفع والشحن
الأسعار: by case
Delivery Time: 2-4weeks
Payment Terms: T/T
Materials:: |
PC, ABS, PPS |
Surface resistance:: |
10⁴~10⁹Ω |
Particle control:: |
<0.3μm |
Transport vibration:: |
<1G@5-500Hz |
Function:: |
Protect the chip from mechanical damage |
Application:: |
Package test, chip sorting |
Materials:: |
PC, ABS, PPS |
Surface resistance:: |
10⁴~10⁹Ω |
Particle control:: |
<0.3μm |
Transport vibration:: |
<1G@5-500Hz |
Function:: |
Protect the chip from mechanical damage |
Application:: |
Package test, chip sorting |

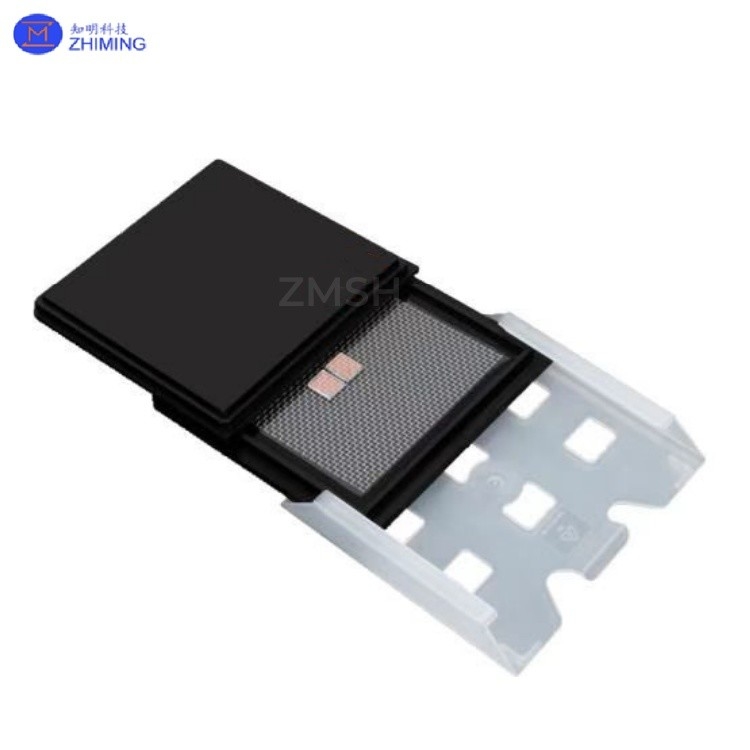

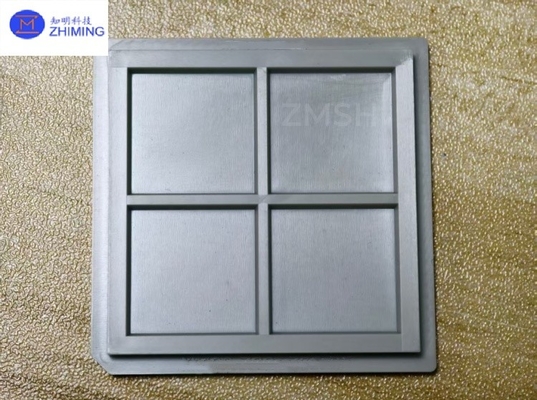

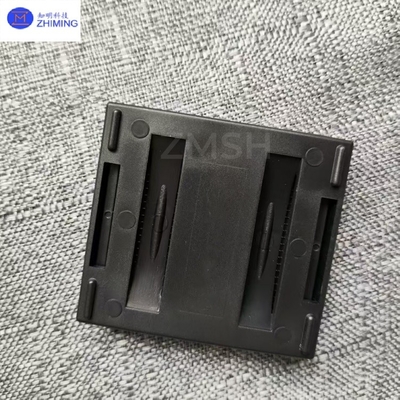

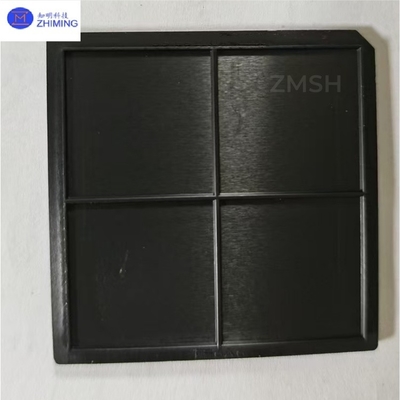

صناديق الرقائق (صناديق تخزين الرقائق IC) هي مركبات متخصصة للتخزين الآمن والنقل والفرز الآلي لرقائق أشباه الموصلات (مات) أو أجهزة IC المعبأة ،مصنوعة عادة من البلاستيك الهندسي المضاد للثبات (مثل PC)، ABS ، PPS) أو مواد مركبة موصلة. وظيفتها الأساسية هي حماية الشريحة من الأضرار الميكانيكية ، والفراغات الكهربائية (ESD) والتلوث البيئي ،ويستخدم على نطاق واسع في التعبئة والتجارب (OSAT)، تصنيف الشريحة، SMT وتجميع المنتجات الإلكترونية النهائية.
صندوق التعبئة الشريحة / صندوق التخزين IC هو مادة مساعدة رئيسية لضمان عالية الإنتاجية وموثوقية عالية من أجهزة أشباه الموصلات.تقدم ZMSH حلول تخزين ونقل مخصصة لمصانع التعبئة والتغليف، مصنعي SMT والعملاء النهائيين من خلال التصميم الدقيق والتصنيع النظيف.
|
المواد: |
PC، ABS، PPS |
|
مقاومة السطح: |
104 ~ 109Ω |
| مراقبة الجسيمات: | <0.3μm |
| اهتزاز النقل: | < 1G@5-500 هرتز |
|
الوظيفة: |
حماية الرقاقة من الأضرار الميكانيكية |
|
التطبيق: |
اختبار الحزمة، فرز الشريحة |
1حماية مضادة للستاتيكية:
- مقاومة السطح 104~ 109Ω (وفقاً لمعيار ANSI/ESD S20.20) لتجنب الأضرار الكهربائية للشريحة الحساسة.
**مواد موصلة (< 104Ω) أو تبديد (106 ~ 109Ω) ** متاحة.
2تصميم نظيف للغاية:
- مادة منخفضة الغازات التي تمنع الملوثات العضوية من الامتصاص على سطح رقاقة.
- التحكم في الجسيمات < 0.3μm لتلبية متطلبات غرفة نظيفة الفئة 1000.
3تعديل الهيكل الدقيق:
- دعم QFN، BGA، CSP، SOT وأشكال التعبئة والتغليف الأخرى لتصميم تجويف مخصص.
- الهياكل المقاومة للصدمات (على سبيل المثال غشاشات السيليكون المرنة) ، اهتزازات النقل < 1G @ 5-500Hz.
4التوافق مع الأتمتة:
- الأحجام القياسية (مثل الصناديق القياسية JEDEC) لمعدات Pick & Place.
- علامات الـ RFID / الباركود الاختيارية لتتبع دفعة الشريحة
(1) اختبار الحزم (OSAT)
تصنيف الميتة: حمل الميتة العارية بعد القطع ، والتعاون مع آلة التصنيف (المعالجة) لاختبار وتصنيفها.
التسجيل المسبق والتدحرج: لتجنب تلوث الشريحة أو تلف الاصطدام قبل التعبئة.
(2) وضع وتركيب SMT
تغذية خط الإنتاج SMT: كبديل عن أحزمة حاملات IC (TRAYS) ، مناسبة لإنتاج دفعات صغيرة متعددة الأنواع.
تخزين رقائق عالية القيمة: تخزين مؤقت ESD لشركات الكمبيوتر المركزية والشركات المركزية وشركات الذاكرة.
(3) تصنيع المنتجات الإلكترونية النهائية
وحدات الإلكترونيات المتنقلة / السيارات: حماية الأجهزة الحساسة مثل رقائق الترددات الراديوية (RF ics) وأجهزة الاستشعار (MEMS).
العسكرية والفضاء: تلبية متطلبات التخزين عالية الموثوقية (مثل دورة درجة الحرارة من -55 درجة مئوية إلى 125 درجة مئوية).
(4) سيناريوهات خاصة
أجهزة ألكترونية ضوئية: مثل الديود الليزر (LD) ، تخزين الغبار في شريحة VCSEL.
الإلكترونيات الطبية: حلول التعبئة العفوية للشرائح الحساسة الحيوية.
1س: ما هو صندوق تخزين رقاقة IC المستخدمة؟
ج: إنها تخزن ونقل رقائق أشباه الموصلات بأمان مع حماية ESD لمنع التلف أثناء التعامل والتجميع.
2س: لماذا تستخدم المواد المضادة للستاتيك في صناديق تخزين الرقائق؟
ج: لمنع التفريغ الكهربائي (ESD) الذي يمكن أن يضر المكونات الحساسة IC أثناء التخزين والنقل.
