تفاصيل المنتج
Place of Origin: CHINA
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
Model Number: Monocrystalline silicon double station square machine
شروط الدفع والشحن
Minimum Order Quantity: 1
الأسعار: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |

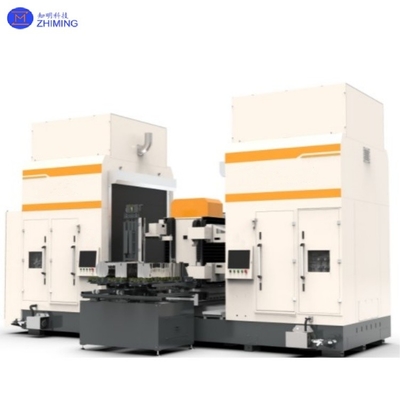

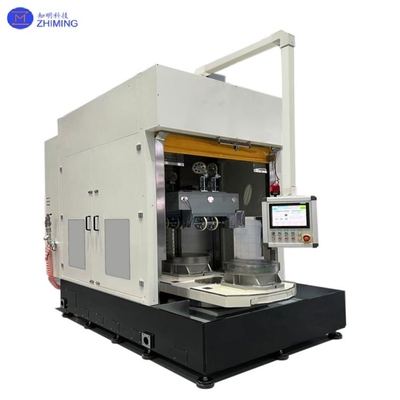

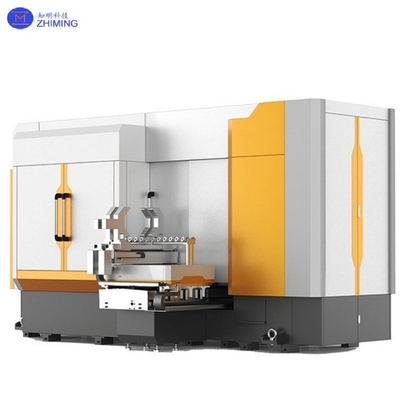

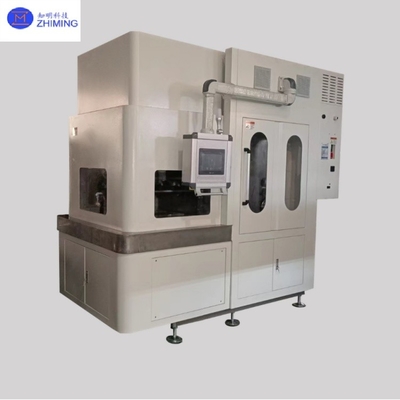

في مجال معالجة مواد أشباه الموصلات monocrystalline silicon two-root vertical open-mechanism island building is a highly specialized integrated production unit dedicated to precisely cutting cylindrical monocrystalline silicon rods (Ingot) into square or rectangular silicon blocks (Grit or Brick) in preparation for subsequent slicing (such as making silicon wafers)المعدات الأساسية هي آلة قطع عمودية ذات اثنين من الجذور، و"جزيرة التصنيع" تشير إلى نظام المعالجة التلقائي والذكية المبنية حول المعدات.
· أدوات المعالجة: قضبان السيليكون أحادية البلورات (عادة ما تبلغ طولها من 6 إلى 12 بوصة، بطول 1-2 متر).
· المهام الأساسية:قطع أربعة جوانب من قضيب السيليكون الأسطواني عموديًا بشفرة من المنشار المزدوج لتشكيل كتلة مربعة / مستطيلة من السيليكون بدقة عالية (بإبقاء النواة وتقليل نفايات المواد).
· المؤشرات الرئيسية: دقة القطع (± 0.05mm) ، مسطحة السطح (Ra≤ 0.5μm) ، مكافحة كسر الحافة (≤ 50μm).
المعلمات التقنية
| اسم المعيار | قيمة المؤشر |
| عدد الشرائح المعالجة | 2 قطع/ مجموعة |
| نطاق طول شريط المعالجة | 100~950ملم |
| نطاق هامش التصنيع | 166~233ملم |
| سرعة القطع | ≥40 ملم/دقيقة |
| سرعة سلك الماس | 0~35m/s |
| قطر الماس | 0.30 ملم أو أقل |
| الاستهلاك الخطي | 0.06 م/ملم أو أقل |
| قطر قضيب مستدير متوافق | قطر قضيب مربع انتهى +2mm، وضمان معدل مرور البوليس |
| التحكم في كسر حافة القطع | الحافة الخام ≤0.5 ملم، لا توجد شظايا، جودة سطح عالية |
| توحيد طول القوس | نطاق الإسقاط < 1.5 ملم ، باستثناء تشويه قضيب السيليكون |
| أبعاد الآلة (آلة واحدة) | 4800×3020×3660ملم |
| الطاقة القياسية الإجمالية | 56كيلوواط |
| وزن المعدات الميت | 12 طن |
جدول مؤشر دقة التصنيع
| البند الدقيق | نطاق التسامح |
| مساحة التسامح بين الشريط المربع | ± 0.15 ملم |
| نطاق حافة شريط مربع | ≤0.20ملم |
| الزاوية على جميع جوانب قضيب مربع | 90°±0.05° |
| مسطحة القضيب المربع | ≤0.15ملم |
| دقة تحديد المواقع المتكررة للروبوت | ± 0.05 ملم |
أداء مستقر:
1.القطع الرأسي ، القضيب السيليكوني الموقع الذاتي
2. قطع رأس قطع عجلة محور مربع فتحة معالجة متكاملة، دقة عالية، مواتية للقطع؛
3تغذية الروبوت وتحديد موقعه، أداء موثوق به ومستقر، وتكلفة صيانة منخفضة؛
سعة 4 طن (عصا مربعة):
1سرعة قطع عالية: ≥40 ملم / دقيقة تغذية قطع مستقرة:
2. قطع اثنين من قضبان السيليكون في نفس الوقت ؛
3وقت التحميل والتفريغ ≤3 دقيقة
التكلفة المنخفضة:
1يمكن تكوين الروبوت مع مضيفين، والتي يمكن تشكيلها في وحدة جزيرة التصنيع مستطيلة، مع تكوين مرن وتكلفة منخفضة للجهاز الواحد.
2. يمكن أن تستخدم أتمتة ورشة العمل هيكل نقل مسار الأرض ، وتكلفة التشغيل الآلي منخفضة.
دقة عالية:
1نطاق الجذر ≤0.2mm
2دقة تحميل و تفريغ الروبوت مرتفعة، دقة تحديد المواقع المتكررة من ± 0.05mm.
المزايا التقنية:
الاستخدام العالي للمواد: من خلال تحسين مسار القطع ، يمكن أن يصل معدل الاحتفاظ بكتل السيليكون إلى أكثر من 85٪ (الطرق التقليدية هي 70٪ -75٪ فقط).
معالجة الضرر المنخفض: تقنية شق الأسلاك الماسية تقلل من الشقوق المجهرية وتحسن إنتاج الشرائح اللاحقة.
الإنتاج الذكي: دعم التشغيل بدون طيار، 1-2 شخص فقط في كل نوبة مراقبة.
اتجاه التطور:
تكنولوجيا القطع متعددة الخطوط: القطع مع خطوط الماس متعددة في نفس الوقت لتحسين الكفاءة.
التوأم الرقمي: تحسين معايير القطع من خلال المحاكاة الافتراضية.
التصنيع الأخضر: تقنية إعادة تدوير مسحوق السيليكون.
1س: ما هي جزيرة آلة التربيع العمودي التوأم للسيليكون أحادي البلور؟
ج: إنه نظام آلي يقطع البلاطات السيليكونية أحادية البلورات الأسطوانية إلى كتلة مربعة / مستطيلة (البلاط) باستخدام محاور عمودية مزدوجة مع أشرطة الألماس. الميزات الرئيسية:دقة عالية (± 0.15 ملم) ، معالجة الحجر المزدوج (عصي 2 في وقت واحد) ، والتحميل الروبوتي لإنتاج رقائق الطاقة الشمسية / أشباه الموصلات.
2س: كيف تعمل آلة تربيع عمودي مزدوجة على تحسين كفاءة معالجة السيليكون؟
ج: يضاعف الناتج عن طريق قطع 2 بلاط في وقت واحد (سرعة 40 ملم / دقيقة) ، يقلل من نفايات المواد (≤ 0.06m / mm استخدام الأسلاك) ، ويضمن دقة عالية (± 0.05 ° زاوية التسامح).مثالية لمصانع الطاقة الكهروضوئية / أشباه الموصلات التي تحتاج بسرعة، مربع منخفض التكلفة.
