تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: كذا 3C-N
شروط الدفع والشحن
الأسعار: by case
شروط الدفع: T/T
القدرة على العرض: 1000 قطعة / شهر
متعدد: |
3C-N |
صلابة موس: |
≈9.2 |
الكثافة: |
2.36 جم/سم 3 |
المقاومة النوعية: |
≤0.1 Ω.cm |
اتجاه السطح: |
على المحور: 〈111〉 ± 0.5 درجة |
الخامة: |
البولندية RA≤1 نانومتر |
التعبئة والتغليف: |
كاسيت متعدد الفرق أو حاوية رقاقة واحدة |
التطبيق: |
مصابيح UV LED وديود الليزر |
متعدد: |
3C-N |
صلابة موس: |
≈9.2 |
الكثافة: |
2.36 جم/سم 3 |
المقاومة النوعية: |
≤0.1 Ω.cm |
اتجاه السطح: |
على المحور: 〈111〉 ± 0.5 درجة |
الخامة: |
البولندية RA≤1 نانومتر |
التعبئة والتغليف: |
كاسيت متعدد الفرق أو حاوية رقاقة واحدة |
التطبيق: |
مصابيح UV LED وديود الليزر |

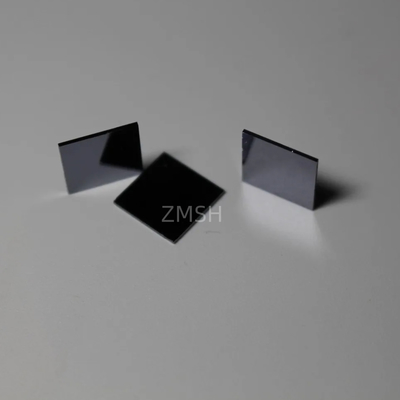

نوع 3C-N كربيد السيليكون (SiC) الركيزة هي مادة أشباه الموصلات مع بنية بلورية مكعبة، حيث "3C" تعني نظامها الكريستالي المكعب،بينما "نوع N" يشير إلى أشباه الموصلات من النوع N التي تتشكل عن طريق دمج ذرات النيتروجين (N)تلعب هذه المادة الركيزة دورا هاما في صناعة أشباه الموصلات، وخاصة في التطبيقات التي تتطلب درجة حرارة عالية وضغط عالية وأداء عالية التردد.
رصيف الكربيد السيليكوني (SiC) هو المواد الأساسية لنصف الموصلات الفجوة واسعة النطاق التي تم تطويرها مؤخرًا ، والتي تستخدم أساسًا في أجهزة الميكروويف الإلكترونية وأجهزة الكهرباء الكهربائية وغيرها من المجالات.إنها الطرف الأمامي لسلسلة صناعة أشباه الموصلات واسعة النطاق وهي المواد الأساسية والأساسيةتحتوي الركائز الكربيد السيليكونية على مجموعة متنوعة من الهياكل البلورية ، والأكثر شيوعًا منها هي α-SiC الستة الأطراف (مثل 4H-SiC ، 6H-SiC) و β-SiC المكعب (أي 3C-SiC).
1تحرك الكترونات العالي:يحتوي 3C-SiC على تحركية إلكترونية عالية نسبيًا ، مما يمنحها ميزة في معالجة الإشارات الإلكترونية عالية السرعة. على وجه التحديد ، يمكن أن تصل تحركية الإلكترونات إلى حوالي 1100 سم 2 / فولت.والذي هو أعلى بكثير من مواد أشباه الموصلات التقليدية مثل السيليكون.
2الفجوة الأصغربالمقارنة مع الأنواع البلورية الأخرى من كربيد السيليكون مثل 4H-SiC و 6H-SiC ، يحتوي 3C-SiC على فجوة شريط أصغر (حوالي 2.36 eV).هذه الميزة تمكن جهاز 3C-SiC من الحصول على تيار نفق FN أصغر وموثوقية أعلى في إعداد طبقة الأكسيد، مما يساعد على تحسين إنتاجية منتج الجهاز.
3. التوصيل الحراري العالي:المواد الكربيد السيليكونية عادة ما تكون عالية التوصيل الحراري، و 3C-SiC ليس استثناء. التوصيل الحراري العالي يساعد على إبعاد الحرارة بشكل أفضل في التطبيقات عالية الطاقة،الحد من تراكم الحرارة والحد من الاعتماد على أنظمة التبريد، وبالتالي تحسين فعالية الجهاز وموثوقيته بشكل كبير.
4حقل كهربائي عالي الانهيار:قوة المجال الكهربائي لـ 3C-SiC مرتفعة نسبيًا أيضًا ، ويمكنها تحمل الجهد العالي دون انهيار.هذه الخصائص تجعلها ذات قيمة تطبيق محتملة في إلكترونيات الطاقة عالية الجهد.

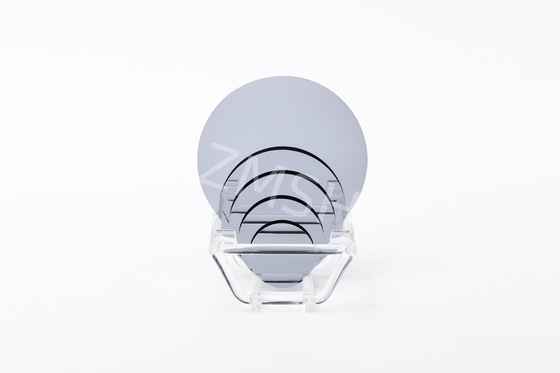

6 قطر إنش كاربيد السيليكون (SiC) الركيزة المواصفات
| 等级الدرجة |
精选级 ((Z 级) إنتاج MPD صفر الدرجة (Z) الدرجة) |
工业级 (((ب)级) الإنتاج القياسي الدرجة (P الدرجة) |
测试级 ((د级) الدرجة المزيفة (د الدرجة) |
||
| طول قطرها | 145.5 ملم إلى 150.0 ملم | ||||
| 厚度 سمك | 350 μm ± 25 μm | ||||
| 晶片方向 توجيه الوافر |
- أوهإفالمحور: 2.0°-4.0°إلى [1120] ± 0.5° لـ 4H/6H-P، على المحور: |
||||
| 微管密度 ※ كثافة الأنابيب الصغيرة | 0 سم-2 | ||||
| 电 阻 率 ※ المقاومة | النوع p 4H/6H-P | ≤0.1 Ω ̊cm | ≤0.3 Ω ̊cm | ||
| النوع n 3C-N | ≤0.8 مΩ ̊cm | ≤ 1 م Ω ̊cm | |||
| 主定位边方向 التوجه الرئيسي المسطح | 4H/6H-P |
- {1010} ± 5.0 درجة |
|||
| 3C-N |
- {110} ± 5.0 درجة |
||||
| 主定位边长度 الطول الرئيسي المسطح | 32.5 ملم ± 2.0 ملم | ||||
| ثانوية الطول المستوي | 18.0 ملم ± 2.0 ملم | ||||
| التوجيه الثانوي المستوى المسطح | السيليكون رأساً على عقب: 90 درجة CW. من Prime flat ± 5.0 درجة | ||||
| 边缘去除 الحافة الاستبعاد | 3 ملم | 6 ملم | |||
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| 表面粗度 ※ الخام | الرأس البولندي ≤ 1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| تشقق الحافة بواسطة ضوء كثيف | لا شيء | الطول التراكمي ≤ 10 ملم، الطول الفردي ≤ 2 ملم | |||
| 六方空洞 ((强光灯测) ※ لوحات هكس بواسطة ضوء كثافة عالية | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤0.1% | |||
| 多型 ((强光灯观测) ※ مناطق متعددة الأنواع بواسطة ضوء كثافة عالية | لا شيء | المساحة التراكمية≤3% | |||
| حزمة مراقبة ((日光灯观测) إدراج الكربون المرئي | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤ 3% | |||
| # السيليكون السطح الخدوش بواسطة الضوء عالية الكثافة | لا شيء | الطول التراكمي ≤ 1 × قطر الوافر | |||
| 崩边 ((强光灯观测) رقائق حافة عالية من خلال كثافة الضوء | لا يُسمح بأي منها عرض وعمق ≥0.2 ملم | 5 مسموح بها، ≤ 1 ملم لكل منها | |||
| (ملوثات السيليكون على السطح) | لا شيء | ||||

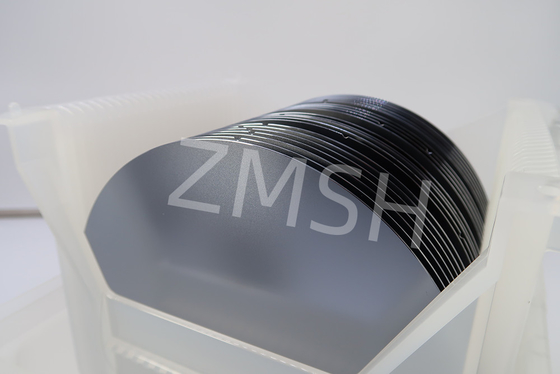

| 包装 تغليف | كاسيت متعددة الصفائح أو حاوية لوح واحد | ||||
ملاحظات:
※ حدود العيوب تنطبق على سطح الوافر بأكمله باستثناء منطقة استبعاد الحافة.
1إلكترونيات الطاقة:
· SiC MOSFETs:يمكن استخدام الركائز الكربيد السيليكونية من النوع 3C-N لتصنيع SiC MOSFETs (ترانزستورات تأثير حقل أكسيد المعدات من نتريد السيليكون) ، والتي تعمل بشكل جيد في الجهد العالي ، والتيار العالي ،تطبيقات التبديل السريعبالمقارنة مع MOSFETs السيليكونية التقليدية ، MOSFETs SiC لديها خسائر أقل على وإيقاف وفقدان التبديل ، ويمكن أن تعمل بشكل مستقر في درجات الحرارة والجهد العالي.
· ثنائيات SiC:يمكن أيضًا استخدام الركائز 3C-SiC لتصنيع ثنائيات SiC ، والتي يمكن أن تحسن إلى حد كبير سرعة التبديل وكفاءة تحويل النظام بشكل عام في مصادر الطاقة HVDC ،المحولات والأنظمة الأخرى.
2أجهزة الراديو والاتصالات:
· SiC HEMT:في مضاعفات الطاقة الردفية ، يمكن استخدام الركائز الكربيد السيليكونية من النوع 3C-N لتصنيع SiC HEMT (ترانزستورات الحركة الكهربائية العالية).يمكن أن يعمل SiC HEMT بشكل مستقر في ترددات عالية للغاية وهو مناسب لسيناريوهات نقل البيانات عالية السرعة مثل اتصالات 5G والاتصالات الفضائيةوفي الوقت نفسه، فإن خصائصها منخفضة الخسارة تساعد على الحد من استهلاك الطاقة وتحسين أداء الشبكة.
3إلكترونيات السيارات:
· السيارات الكهربائية والقيادة الذاتية:مع تطوير المركبات الكهربائية وتكنولوجيا القيادة الذاتية، هناك طلب متزايد على كثافة الطاقة العالية، وقدرات إدارة الحرارة الممتازة، والإلكترونيات طويلة العمر.بسبب استقراره في درجات الحرارة العالية، التوصيل الحراري العالي ومقاومة الإشعاع ، 3C-N SIC تحتوي على مجموعة واسعة من التطبيقات في أنظمة تحويل الطاقة للسيارات الكهربائية ، أنظمة إدارة البطارية (BMS) ،مشغلات شحن على متن الطائرات ومحولاتو أجهزة استشعار لأنظمة القيادة الذاتية
4أجهزة ألكترونية:
· مصابيح UV LED وديودات الليزر:في LEDs الأشعة فوق البنفسجية والديودات الليزرية ، يوفر الركيزة 3C-SiC كفاءة أفضل في إنتاج الضوء والقيادة الحرارية ، وبالتالي تحسين الأداء البصري وموثوقية الجهاز.هذا يجعل 3C-SiC مفيدًا في مجالات مثل التعقيم، تنقية الهواء، الكشف الطبي، وتكنولوجيا الليزر.
1السؤال: ما هي مزايا SIC الركيزة النوع 3C-N في مجال الكترونيات القوة؟
ج: في مجال إلكترونيات الطاقة، رصيف كربيد السيليكون من النوع 3C-N لديه مقاومة منخفضة وتحرك الكترونات عالية،والتي يمكن أن تقلل بشكل كبير من خسائر الطاقة وتحسين سرعة التبديل وكفاءة الجهاز.
2س: ما هو الفرق بين 3C-SiC وغيرها من الكربيد السيليكوني البلورية؟
الجواب: 3C-SiC هو الشكل الوحيد من بلورات كربيد السيليكون مع بنية شبكة مكعبة، والتي لديها تحرك إلكتروني أعلى مقارنة بالبلورات الشائعة 4H و 6H،لكن استقرار الكريستال ضعيف نسبيا و كثافة العيب أعلى.
