تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: كذا 6H-P
شروط الدفع والشحن
الأسعار: by case
شروط الدفع: T/T
القدرة على العرض: 1000 قطعة / شهر
متعدد: |
6H-P |
الكثافة: |
3.0 جم/سم 3 |
المقاومة النوعية: |
≤0.1 Ω.cm |
اتجاه السطح: |
محور خارج: 2.0 درجة نحو [110] ± 0.5 درجة |
الخامة: |
البولندية RA≤1 نانومتر |
LTV/TTV/القوس/الالتواء: |
.52.5 ميكرومتر/55 ميكرومتر/15 ميكرومتر/30 ميكرومتر |
التعبئة والتغليف: |

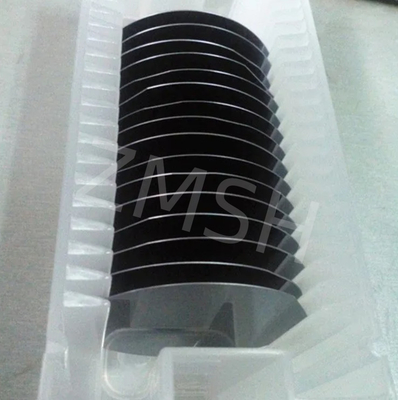

كاسيت متعدد الفرق أو حاوية رقاقة واحدة |
التطبيق: |
مكبر للصوت الميكروويف ، الهوائي |
متعدد: |
6H-P |
الكثافة: |
3.0 جم/سم 3 |
المقاومة النوعية: |
≤0.1 Ω.cm |
اتجاه السطح: |
محور خارج: 2.0 درجة نحو [110] ± 0.5 درجة |
الخامة: |
البولندية RA≤1 نانومتر |
LTV/TTV/القوس/الالتواء: |
.52.5 ميكرومتر/55 ميكرومتر/15 ميكرومتر/30 ميكرومتر |
التعبئة والتغليف: |
كاسيت متعدد الفرق أو حاوية رقاقة واحدة |
التطبيق: |
مكبر للصوت الميكروويف ، الهوائي |
كربيد السيليكون (SiC) هو مادة نصف موصل مركبة تتكون من السيليكون (Si) والكربون (C) ، والتي لها خصائص فيزيائية وكيميائية فريدة.6H-SiC هو نوع متعدد من كربيد السيليكون مع هيكل هيكاغوني وعرض فجوة النطاق 3.02 eV ، والتي تظهر خصائص كهربائية وحرارية محددة. 6H-P نوع كربيد السيليكون الركيزة ، وخاصة 6H-SiC الركيزة مع P-type الموصلة لديها زاوية خارج المحور من 4.0 ° ،مما يساعد على تحسين الأداء الكهربائي والاستقرار الحراري للجهاز.
فجوة النطاق العريض:يحتوي 6H-SiC على عرض فجوة النطاق 3.02 eV ، وهو أوسع بكثير من 1.1 eV للسيليكون (Si).هذه السمة تجعل 6H-SiC مستقرة للغاية في بيئات درجة الحرارة العالية مع انخفاض معدل تسرب التيار، والتي هي مناسبة للكهرباء عالية درجة الحرارة.
2. التوصيل الحراري العالي:تساعد الموصلات الحرارية العالية لـ 6H-SiC في تحسين تبديد الحرارة في تطبيقات الطاقة العالية ، والحد من تراكم الحرارة ، وتحسين كفاءة العمل وموثوقية الجهاز.
3حقل كهربائي عالي الانهيار:يحتوي 6H-SiC على قوة مجال كهربائي مرتفعة للتفكيك ويمكنه تحمل الجهد العالي دون تعطل ، وهو مناسب للتطبيق في مجال إلكترونيات الطاقة عالية الجهد.
4التوصيل الكهربائي من النوع P:الركيزة P-type Sic لها خصائص كهربائية محددة ، والإلكترونات لديها تحرك أعلى بالنسبة للحفر ، ويمكن أن تحصل على انخفاض أقل في الجهد ،والتي تساعد على التحكم في سلوك الجهاز.
5تحسين الزاوية خارج المحور:تصميم المحور الخارجي إلى 4.0 درجة يساعد على تحسين الأداء الكهربائي والاستقرار الحراري للجهاز وتحسين الأداء العام للجهاز.
6 قطر إنش كاربيد السيليكون (SiC) الركيزة المواصفات
| 等级الدرجة |
精选级 ((Z 级) إنتاج MPD صفر الدرجة (Z) الدرجة) |
工业级 (((ب)级) الإنتاج القياسي الدرجة (P الدرجة) |
测试级 ((د级) الدرجة المزيفة (د الدرجة) |
||
| طول قطرها | 145.5 ملم إلى 150.0 ملم | ||||
| 厚度 سمك | 350 μm ± 25 μm | ||||
| 晶片方向 توجيه الوافر |
- أوهإفالمحور: 2.0°-4.0°إلى [1120] ± 0.5° لـ 4H/6H-P، على المحور: |
||||
| 微管密度 ※ كثافة الأنابيب الصغيرة | 0 سم-2 | ||||
| 电 阻 率 ※ المقاومة | النوع p 4H/6H-P | ≤0.1 Ω ̊cm | ≤0.3 Ω ̊cm | ||
| النوع n 3C-N | ≤0.8 مΩ ̊cm | ≤ 1 م Ω ̊cm | |||
| 主定位边方向 التوجه الرئيسي المسطح | 4H/6H-P |
- {1010} ± 5.0 درجة |
|||
| 3C-N |
- {110} ± 5.0 درجة |
||||
| 主定位边长度 الطول الرئيسي المسطح | 32.5 ملم ± 2.0 ملم | ||||
| ثانوية الطول المستوي | 18.0 ملم ± 2.0 ملم | ||||
| التوجيه الثانوي المستوى المسطح | السيليكون رأساً على عقب: 90 درجة CW. من Prime flat ± 5.0 درجة | ||||
| 边缘去除 الحافة الاستبعاد | 3 ملم | 6 ملم | |||
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| 表面粗度 ※ الخام | الرأس البولندي ≤ 1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| تشقق الحافة بواسطة ضوء كثيف | لا شيء | الطول التراكمي ≤ 10 ملم، الطول الفردي ≤ 2 ملم | |||
| 六方空洞 ((强光灯测) ※ لوحات هكس بواسطة ضوء كثافة عالية | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤0.1% | |||
| 多型 ((强光灯观测) ※ مناطق متعددة الأنواع بواسطة ضوء كثافة عالية | لا شيء | المساحة التراكمية≤3% | |||
| حزمة مراقبة ((日光灯观测) إدراج الكربون المرئي | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤ 3% | |||
| # السيليكون السطح الخدوش بواسطة الضوء عالية الكثافة | لا شيء | الطول التراكمي ≤ 1 × قطر الوافر | |||
| 崩边 ((强光灯观测) رقائق حافة عالية من خلال كثافة الضوء | لا يُسمح بأي منها عرض وعمق ≥0.2 ملم | 5 مسموح بها، ≤ 1 ملم لكل منها | |||
| (ملوثات السيليكون على السطح) | لا شيء | ||||
| 包装 تغليف | كاسيت متعددة الصفائح أو حاوية لوح واحد | ||||
ملاحظات:
※ حدود العيوب تنطبق على سطح الوافر بأكمله باستثناء منطقة استبعاد الحافة.
1جهاز الطاقة:
3C-N كربيد السيليكون الركيزة تستخدم على نطاق واسع في التيار العالي أكسيد المعدن ترانزستورات النصف الموصل تأثير المجال (MOSFETs) وأجهزة الطاقة الأخرى،بسبب موصلتها الممتازة ومقاومتها لدرجات الحرارة العالية، مما يجعلها المادة الأساسية للمعدات الإلكترونية عالية الجهد و عالية التردد.
2معدات الاتصالات عالية التردد:
في مجال الاتصالات اللاسلكية و الميكروويفيستخدم رصيف الكربيد السيليكوني 3C-N لتصنيع أجهزة RF عالية الأداء بسبب خصائص التردد العالي وخصائص الخسارة المنخفضة.
3المعدات البصرية الإلكترونية:
نظراً لتوصيلها الحراري العالي والخصائص البصرية ، يمكن استخدام أسطوانات SIC من النوع 3C-N في LEDs الالكترونية البصرية والأجهزة الالكترونية البصرية الأخرى.
4مركبات الطاقة الجديدة:
السيارات الجديدة للطاقة لديها طلب متزايد على أجهزة الطاقة عالية الكفاءة وانخفاض الخسائر ، و 3C-N كربيد السيليكون الركائز لديها آفاق تطبيق واسعة في هذا المجال.
1س: ما هو رصيف كربيد السيليكون 6H-P خارج المحور إلى 4.0 درجة؟
ج: رصيف كاربيد السيليكون 6H-P خارج المحور إلى 4.0 درجة يشير إلى مادة كاربيد السيليكون مع بنية بلورية 6H ، نوعها الموصل هو P-type ، واتجاه القطع هو 4.0° بعيدًا عن الغزلتم تصميم هذا التصميم لتحسين الخصائص الكهربائية والاستقرار الحراري لمواد كربيد السيليكون لتلبية احتياجات تصنيع أجهزة أشباه الموصلات عالية الأداء.
2س: ما هو نوع P من كربيد السيليكون؟
الجواب: الكربيد السيليكوني من النوع P هو مادة أشباه الموصلات المشحونة إيجابياً تتشكل عن طريق دمج العناصر الثلاثية القيمة (مثل الألومنيوم أو البورون) ، مع ثقوب كحاملاتها الرئيسية.
