تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: rohs
رقم الموديل: كذا 4H-P
شروط الدفع والشحن
الأسعار: by case
شروط الدفع: T/T
القدرة على العرض: 1000 قطعة / شهر
متعدد: |
4H-P |
الكثافة: |
3.23 جم/سم 3 |
المقاومة النوعية: |
≤0.1 Ω.cm |
صلابة موس: |
≈9.2 |
اتجاه السطح: |
محور إيقاف التشغيل: 2.0 ° -4.0 ° نحو [1120] ± 0.5 ° |
الخامة: |
البولندية RA≤1 نانومتر |
التعبئة والتغليف: |

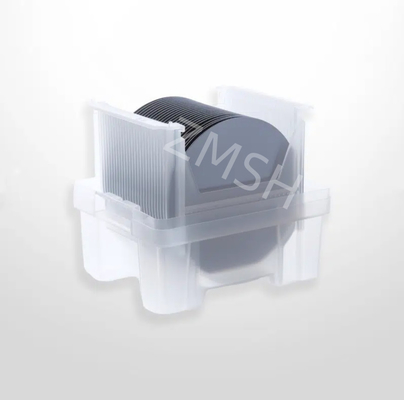

كاسيت متعدد الفرق أو حاوية رقاقة واحدة |
التطبيق: |
السيارات الكهربائية والشبكات الذكية |
متعدد: |
4H-P |
الكثافة: |
3.23 جم/سم 3 |
المقاومة النوعية: |
≤0.1 Ω.cm |
صلابة موس: |
≈9.2 |
اتجاه السطح: |
محور إيقاف التشغيل: 2.0 ° -4.0 ° نحو [1120] ± 0.5 ° |
الخامة: |
البولندية RA≤1 نانومتر |
التعبئة والتغليف: |
كاسيت متعدد الفرق أو حاوية رقاقة واحدة |
التطبيق: |
السيارات الكهربائية والشبكات الذكية |

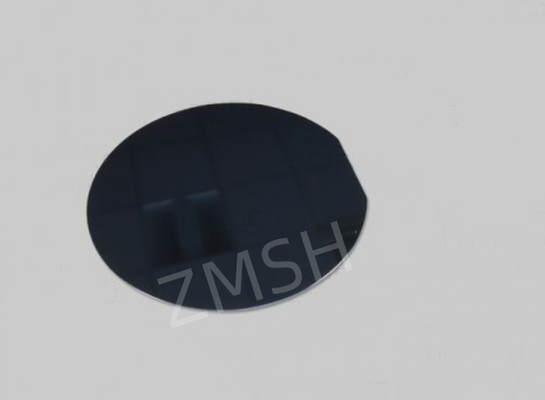

الركيزة 4H-P كربيد السيليكون (SiC) هي مادة أشباه الموصلات عالية الأداء مع هيكل شبكة هيكاغونية فريدة من نوعها.في حين أن "النوع P" يشير إلى الموصلات النوع P التي يتم الحصول عليها من العناصر المنشطة مثل الألومنيومتصميم 4.0 درجة خارج المحور يزيد من تحسين أدائها الكهربائي والحراري ، مما يعطيه مزايا كبيرة في درجة حرارة عالية ووتيرة عالية وإلكترونيات عالية الطاقة.
6 قطر إنش كاربيد السيليكون (SiC) الركيزة المواصفات
| 等级الدرجة |
精选级 ((Z 级) إنتاج MPD صفر الدرجة (Z) الدرجة) |
工业级 (((ب)级) الإنتاج القياسي الدرجة (P الدرجة) |
测试级 ((د级) الدرجة المزيفة (د الدرجة) |
||
| طول قطرها | 145.5 ملم إلى 150.0 ملم | ||||
| 厚度 سمك | 350 μm ± 25 μm | ||||
| 晶片方向 توجيه الوافر |
- أوهإفالمحور: 2.0°-4.0°إلى [1120] ± 0.5° لـ 4H/6H-P، على المحور: |
||||
| 微管密度 ※ كثافة الأنابيب الصغيرة | 0 سم-2 | ||||
| 电 阻 率 ※ المقاومة | النوع p 4H/6H-P | ≤0.1 Ω ̊cm | ≤0.3 Ω ̊cm | ||
| النوع n 3C-N | ≤0.8 مΩ ̊cm | ≤ 1 م Ω ̊cm | |||
| 主定位边方向 التوجه الرئيسي المسطح | 4H/6H-P |
- {1010} ± 5.0 درجة |
|||
| 3C-N |
- {110} ± 5.0 درجة |
||||
| 主定位边长度 الطول الرئيسي المسطح | 32.5 ملم ± 2.0 ملم | ||||
| ثانوية الطول المستوي | 18.0 ملم ± 2.0 ملم | ||||
| التوجيه الثانوي المستوى المسطح | السيليكون رأساً على عقب: 90 درجة CW. من Prime flat ± 5.0 درجة | ||||
| 边缘去除 الحافة الاستبعاد | 3 ملم | 6 ملم | |||
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| 表面粗度 ※ الخام | الرأس البولندي ≤ 1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| تشقق الحافة بواسطة ضوء كثيف | لا شيء | الطول التراكمي ≤ 10 ملم، الطول الفردي ≤ 2 ملم | |||
| 六方空洞 ((强光灯测) ※ لوحات هكس بواسطة ضوء كثافة عالية | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤0.1% | |||
| 多型 ((强光灯观测) ※ مناطق متعددة الأنواع بواسطة ضوء كثافة عالية | لا شيء | المساحة التراكمية≤3% | |||
| حزمة مراقبة ((日光灯观测) إدراج الكربون المرئي | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤ 3% | |||
| # السيليكون السطح الخدوش بواسطة الضوء عالية الكثافة | لا شيء | الطول التراكمي ≤ 1 × قطر الوافر | |||
| 崩边 ((强光灯观测) رقائق حافة عالية من خلال كثافة الضوء | لا يُسمح بأي منها عرض وعمق ≥0.2 ملم | 5 مسموح بها، ≤ 1 ملم لكل منها | |||
| (ملوثات السيليكون على السطح) | لا شيء | ||||
| 包装 تغليف | كاسيت متعددة الصفائح أو حاوية لوح واحد | ||||
ملاحظات:
※ حدود العيوب تنطبق على سطح الوافر بأكمله باستثناء منطقة استبعاد الحافة.
- نعم
1س: ما هو تأثير 4.0 درجة خارج المحور على أداء رصيف الكربيد السيليكون؟
ج: قطع خارج المحور يساعد على تحسين الخصائص الكهربائية والميكانيكية للجزء السفلي من SIC ، مثل زيادة حركة الناقل وتحسين الطوبوغرافية السطحية ،وبالتالي تحسين أداء وموثوقية الجهاز.
2س: ما هو الفرق بين رصيف الكربيد السيليكون 4H-P خارج المحور إلى 4.0 درجة والرصيف المحوري القياسي؟
ج: يمكن أن يكون للجزء السفلي خارج المحور بمقدار 4.0 درجة خصائص كهربائية وميكانيكية أفضل ، مثل تحركية حامل أعلى وتوضيح سطح أفضل.ولكن الاختلافات المحددة تحتاج إلى تحديد وفقا سيناريو التطبيق وتصميم الجهاز.
