تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
شروط الدفع والشحن
وقت التسليم: 2-4 أسابيع
شروط الدفع: T/T
قطرها: |
25-500 أم |
الطول: |
الطول القياسي 1 م، والحد الأقصى 30 م |
نقطة الذوبان: |
2072 درجة مئوية |
قوة الشد: |
أكبر من 2200 ميجا باسكال |
النقل:: |
> 80% (400-3000 نانومتر) |
خسارة: |
<10 ديسيبل (م، 300 ميكرومتر) |
توجيه الألياف: |
المحور أ، المحور ج |
التوصيل الحراري: |
~22 واط/م/ك |
أيونات المنشطات: |
Cr³⁺، Mn²⁺، إلخ (قابلة للتخصيص) |
قطرها: |
25-500 أم |
الطول: |
الطول القياسي 1 م، والحد الأقصى 30 م |
نقطة الذوبان: |
2072 درجة مئوية |
قوة الشد: |
أكبر من 2200 ميجا باسكال |
النقل:: |
> 80% (400-3000 نانومتر) |
خسارة: |
<10 ديسيبل (م، 300 ميكرومتر) |
توجيه الألياف: |
المحور أ، المحور ج |
التوصيل الحراري: |
~22 واط/م/ك |
أيونات المنشطات: |
Cr³⁺، Mn²⁺، إلخ (قابلة للتخصيص) |

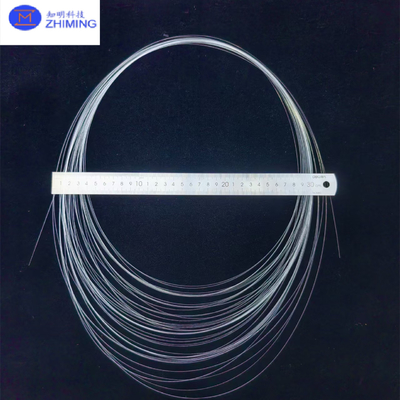

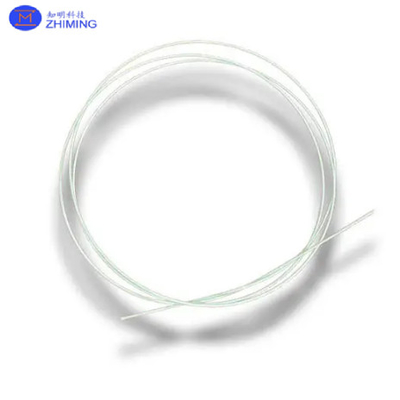

YAG الألياف الضوئية Dia 25-500um الطول1m-30m توجيه محور a محور c لجهاز الاستشعار الألياف الضوئية
الألياف البصرية YAGخلاصة:
أليافنا الضوئية YAG القابلة للتخصيص، المصنوعة من مادة الـ Yttrium Aluminum Garnet (YAG) المتميزة، مصممة لتلبية متطلبات الأنظمة الضوئية عالية الأداء.مع نفاذ أكثر من 80% عبر نطاق طيفي واسع من 400 نانومتر إلى 3000 نانومتر، هذه الألياف مناسبة بشكل مثالي للتطبيقات التي تتطلب الدقة والموثوقية في نقل الضوء أو الطاقة.يمكن تخصيص الألياف لاستخدامها في أنظمة بصرية مختلفة، بما في ذلك أجهزة استشعار درجة حرارة عالية، وأجهزة الليزر القابلة للتعديل، وأنظمة الاتصال المتقدمة.الخصائص المادية والبصرية الاستثنائية لألياف YAG تجعلها خيارًا متفوقًا للصناعات التي تعتمد على أعلى معايير الأداء.
الألياف البصرية YAGالخصائص:
تم تصميم هذا الألياف الضوئية YAG لمجموعة واسعة من التطبيقات المطالبة ، وذلك بفضل خصائص المواد المتفوقة. ما يلي يسلط الضوء على بعض الخصائص الرئيسية:
النقل: يظهر ألياف YAG انتقالًا مرتفعًا يزيد عن 80٪ عبر نطاق 400 نانومتر إلى 3000 نانومتر. وهذا يضمن الحد الأدنى من فقدان الإشارة أثناء النقل ،تسمح بنشر الضوء بكفاءة عاليةهذه السمة حاسمة في الأنظمة التي تكون فيها الوضوح البصري وكفاءة الطاقة ذات أهمية قصوى.
قطرها: متوفرة في قطرات تتراوح بين 25 ميكرومتر و 500 ميكرومتر ، يمكن استخدام الألياف الضوئية YAG في تطبيقات تتراوح من الأنظمة الدقيقة والمدمجة إلى الليزر عالية الطاقة التي تتطلب ألياف أكبر.يمكن إنتاج قطرات مخصصة بناءً على متطلبات محددةلضمان أن الألياف تناسب بشكل مثالي في الإعدادات المتخصصة.
نقطة الذوبان: يحتوي ألياف YAG على نقطة انصهار عالية بشكل استثنائي تبلغ 2130 درجة مئوية، مما يجعلها قادرة على تحمل درجات الحرارة القصوى. وهذا يجعلها مثالية للتطبيقات في بيئات ذات درجات حرارة عالية،مثل مراقبة الفرن، أجهزة الاستشعار الفضائية، وأنظمة إنتاج الطاقة، حيث ستفشل المواد التقليدية.
التوصيل الحراري: مع التوصيل الحراري من ~ 22 W / m / K ، فإن ألياف YAG فعالة في إبعاد الحرارة ، وهو أمر مهم في التطبيقات عالية الطاقة حيث يمكن أن يضر تراكم الحرارة بالمكونات البصرية.تسمح هذه الميزة بمواصلة تشغيل الأنظمة في ظل ظروف طاقة عالية دون ارتفاع درجة حرارة.
أيونات المنشطات: يمكن تزويد ألياف YAG بأيونات مختلفة ، مثل Cr3 + و Mn2 + ، لتخصيص خصائصها البصرية لتطبيقات محددة.يمكن لهذه المواد المضادة أن تغير خصائص انبعاثات وامتصاص الألياف، مما يجعلها قابلة للتكيف للاستخدام في أنظمة الليزر القابلة للتعديل ، حيث يتطلب التحكم الدقيق في طول الموجة.
توجيه الألياف: يتوفر ألياف YAG في توجهات بلورية مختلفة ، بما في ذلك <111> ، <110> ، و <100> ،تسمح بتحسين أدائها بناءً على احتياجات التطبيق المحددة لنشر الضوء والتفاعل.
مؤشر الانكسار: مع مؤشر انكسار يبلغ حوالي 1.7 عند λ = 1.55 μm ، يضمن ألياف YAG نقل الضوء الفعال مع الحد الأدنى من الخسارة.هذا المؤشر الانكساري مناسب بشكل جيد للأنظمة البصرية عالية الدقة والتطبيقات التي تتطلب الحد الأدنى من تدهور الإشارة على مسافات طويلة.
| المعلم | الألياف 1 | الألياف 2 |
|---|---|---|
| قطرها | 100-500 ميكرومتر | 25-500 ميكرومتر |
| الطول | القياسية 30 سم، ماكس 1 م | 1 متر قياسي، ماكس 30 متر |
| نقطة الذوبان | 2130 درجة مئوية | 2072 درجة مئوية |
| التوصيل الحراري | ~ 22 W/m·K | لا |
| النقل | > 80% (400-3000 نانومتر) | > 80% (400-3000 نانومتر) |
| أيونات المنشطات | Cr3+، Mn2+ (يمكن تخصيصها) | لا |
| توجيه الألياف | <111>، <110>، <100 | محور a، محور c |
| مؤشر الانكسار | ~1.7 @ λ=1.55 ميكرومتر | لا |
| قوة الشد | لا | >2200 MPa |
| خسارة | لا | < 10 ديسيبل (م، 300 ميكرومتر) |
| شبكة خمس ثواني | لا | قابلة للتخصيص |
| التطبيقات | استشعار درجة حرارة عالية، ليزر قابل للتوجيه | أجهزة استشعار الألياف، شبكات الألياف، نقل الطاقة البصرية، الخ |
الألياف البصرية YAGالتطبيقات:
يتم استخدام الألياف الضوئية YAG على نطاق واسع في العديد من الصناعات بسبب أدائها العالي و تنوعها. بعض التطبيقات الأكثر شيوعًا تشمل:
استشعار درجات الحرارة العالية: قدرة الألياف YAG على تحمل درجات الحرارة القصوى تجعلها مثالية لمراقبة البيئات عالية درجة الحرارة في الصناعات مثل الطيران والفضاءوإنتاج الطاقةيستخدم لجمع بيانات دقيقة في البيئات حيث ستفشل أجهزة الاستشعار الأخرى بسبب الحرارة.
الليزر القابلة للتعديل: أنظمة الليزر القابلة للتعديل ضرورية في تطبيقات مثل الطيفية، الفحص بالليزر، والاتصالات.هو الخيار المثالي لهذه الأنظمةأدائها البصري العالي يضمن أن إنتاج الليزر مستقر ودقيق.
الاتصالات بالألياف البصرية: تصنع ألياف YAG من خلال تمريرها العالي وخسارتها المنخفضة حلًا موثوقًا لأنظمة الاتصالات بالألياف البصرية ، بما في ذلك نقل البيانات على مسافات طويلة.قدرتها على الحفاظ على سلامة الإشارة أمر حاسم في شبكات الاتصالات عالية السرعة.
البحوث العلمية: في الأبحاث العلمية، وخاصة في الاستشعار البصري، الطيف، وتطبيقات الليزر، يستخدم الألياف البصرية YAG لقدرتها على تحمل درجات الحرارة العالية وتوفير مستقر،انتقال الضوء الدقيقإن طبيعته القابلة للتخصيص تجعلها أداة مرنة للغاية للإعدادات التجريبية.
