سليكون كاربيد وافر 4H P-نوع الصفر MPD تصنيع الدرجة المزيفة الدرجة 4 بوصة 6 بوصة

سليكون كاربيد وافر 4H P-نوع الصفر MPD تصنيع الصف الدمى الصف 4 بوصة 6 بوصة

كربيد السيليكون 4H P-Type

تقدم هذه الدراسة خصائص وتطبيقات محتملة لرقائق 4H P-Type Silicon Carbide (SiC) ، وهي مادة نصف موصلة معروفة بخصائصها الإلكترونية والحرارية الاستثنائية.رقاقة 4H-SiC، يحتوي على بنية بلورية مستطيلة، يتم تعديلها خصيصًا لإظهار الموصلات من النوع P. لديها فجوة واسعة من 3.26 eV ، وتحرك إلكتروني عالي وموصلية حرارية ممتازة ،مما يجعلها مناسبة للغاية للجهد العالي، الطاقة العالية، والتطبيقات عالية درجة الحرارة. بالإضافة إلى ذلك، قدرته على مقاومة البيئات القاسية، مثل الإشعاع العالي ودرجات الحرارة القصوى، يجعلها مثالية للاستخدام في مجال الطيران والفضاء،إلكترونيات الطاقة، ونظم الطاقة المتجددة. تركز هذه الورقة على عملية تصنيع رقائق 4H P-Type SiC، خصائص المواد،وإمكانياتها لتحسين أداء الجهاز في الأنظمة الإلكترونية المتقدمة.

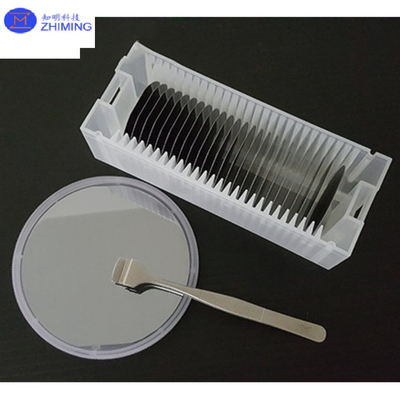

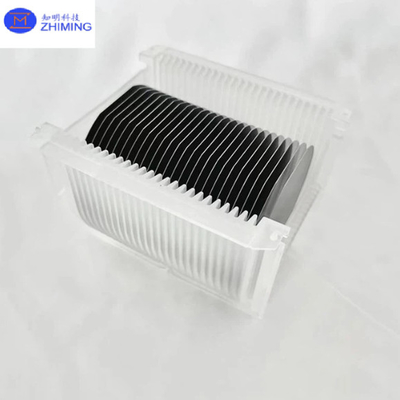

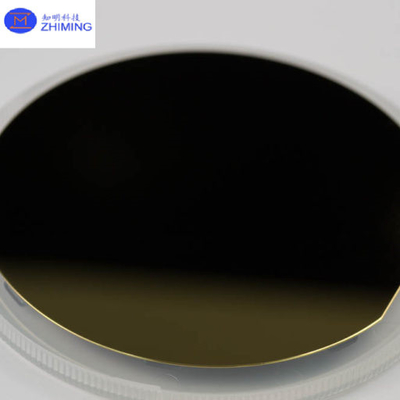

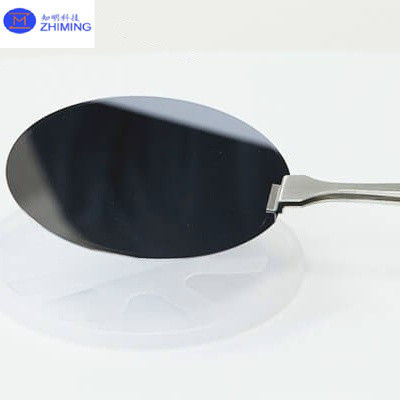

صور سيلكون كاربيد 4H P-Type

الرسم البياني للبيانات من نوع 4H P

4 بوصات قطر كربيد السيليكون (SiC) مواصفات الركيزة

等级الدرجة			精选级 ((Z 级) إنتاج MPD صفر الدرجة (الدرجة Z)	工业级 ((P 级)) الإنتاج القياسي الدرجة (الدرجة P)	测试级 ((د 级) الدرجة المزيفة (درجة D)
طول قطرها			99.5 ملم إلى 100،0 ملم
厚度 سمك			350 μm ± 25 μm
晶片方向 توجيه الوافر			خارج المحور: 2.0°-4.0° نحو [1120] ± 0.5 درجة لـ 4H/6H-P، على المحور:
微管密度 ※ كثافة الأنابيب الصغيرة			0 سم-2
电 阻 率 ※ المقاومة	النوع p 4H/6H-P		≤0.1 Ω ̊cm		≤0.3 Ω ̊cm
	النوع n 3C-N		≤0.8 مΩ ̊cm		≤ 1 م Ω ̊cm
主定位边方向الابتدائي التوجه المسطح		4H/6H-P	- {1010} ± 5.0 درجة
		3C-N	- {110} ± 5.0 درجة
主定位边长度 الطول الرئيسي المسطح			32.5 ملم ± 2.0 ملم
ثانوية الطول المستوي			18.0 ملم ± 2.0 ملم
التوجيه الثانوي المستوى المسطح			السيليكون رأساً على عقب: 90 درجة CW. من Prime flat ± 5.0 درجة
边缘去除 Edge Exclusion إقصاء الحافة			3 ملم		6 ملم
局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp			≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm		≤10 μm/≤15 μm/≤25 μm/≤40 μm
表面粗度 ※ الخام			الرأس البولندي ≤ 1 nm
			CMP Ra≤0.2 nm		Ra≤0.5 nm
تشقق الحافة بواسطة ضوء كثيف			لا شيء		الطول التراكمي ≤ 10 ملم، الطول الفردي ≤ 2 ملم
六方空洞 ((强光灯测) ※ لوحات هكس بواسطة ضوء كثافة عالية			المساحة التراكمية ≤0.05%		المساحة التراكمية ≤0.1%
多型 ((强光灯观测) ※ مناطق متعددة الأنواع بواسطة ضوء كثافة عالية			لا شيء		المساحة التراكمية≤3%
حزمة مراقبة ((日光灯观测) إدراجات الكربون المرئية			المساحة التراكمية ≤0.05%		المساحة التراكمية ≤ 3%
# السيليكون السطح الخدوش بواسطة الضوء عالية الكثافة			لا شيء		الطول التراكمي ≤ 1 × قطر الوافر
崩边 ((强光灯观测) رقائق حافة عالية من خلال كثافة الضوء			لا يُسمح بأي منها عرض وعمق ≥0.2 ملم		5 مسموح بها، ≤ 1 ملم لكل منها
(ملوثات السيليكون على السطح)			لا شيء
包装 تغليف			كاسيت متعددة الصفائح أو حاوية لوح واحد

خصائص رقاقة كاربيد السيليكون 4H P-Type

رقاقة 4H P-Type Silicon Carbide (SiC) لها الخصائص الرئيسية التالية:

هيكل الكريستال:

يحتوي 4H-SiC على بنية بلورية ستة أطراف مع أربع طبقات في تسلسل التراص. يعزز هذا النوع متعدد الخصائص الكهربائية للمادة ، خاصة بالنسبة للأجهزة عالية الأداء.

موصلات النوع P:

يتم تزويد الشريحة بالشوائب المقبولة (مثل الألومنيوم أو البورون) ، مما يعطيها موصلات من النوع P. وهذا يسمح للشريحة بإجراء حاملات الشحن الإيجابي (الثقوب) ،مما يجعلها مناسبة للتطبيقات في أجهزة الطاقة والترانزستورات.

فجوة واسعة:

يحتوي 4H-SiC على فجوة واسعة تبلغ حوالي 3.26 eV ، مما يسمح له بالعمل في فولتاجات درجات حرارة وترددات أعلى مقارنة بالسيليكون.هذه الخاصية تجعلها مثالية لأجهزة الكترونيات الكهربائية وتطبيقات درجات الحرارة العالية.

حركة الكترونات العالية:

يحتوي 4H-SiC على حركة إلكترونية أعلى (~ 900 سم 2 / ف) مقارنة بأشكال متعددة أخرى من SiC ، مما يؤدي إلى تحسين الأداء في الأجهزة الإلكترونية عالية التردد والقوة.

التوصيل الحراري:

مع التوصيل الحراري الممتاز، 4H-SiC تبعد الحرارة بكفاءة، مما يجعلها مناسبة للأجهزة التي تعمل في بيئات عالية الطاقة أو درجة حرارة عالية،مثل محولات الطاقة وأجهزة RF.

حقل كهربائي عالي الانهيار:

يمكن أن يتحمل 4H-SiC حقول كهربائية أعلى (~ 2.2 MV / cm) ، مما يسمح للأجهزة المصنوعة منه بالعمل في فولتات أعلى دون خطر الإصابة بالعطل.

مقاومة الإشعاع:

هذه المادة مقاومة للغاية للإشعاع، مما يجعلها مناسبة للاستخدام في مجال الطيران والفضاء والأقمار الصناعية والنووية.

هذه الخصائص تجعل رقاقة 4H P-Type SiC مثالية للتطبيقات عالية الأداء والكفاءة والمتانة في مجالات مثل إلكترونيات الطاقة والفضاء والطاقة المتجددة.

تطبيقات سيفير كاربيد السيليكون 4H P-Type

يتم استخدام رقاقة 4H P-Type Silicon Carbide (SiC) على نطاق واسع في العديد من التطبيقات المتقدمة بسبب خصائصها المادية الفريدة. تشمل التطبيقات الرئيسية:

إلكترونيات الطاقة:

الفجوة العريضة والجهد العالي لـ 4H-SiC يجعلها مثالية للاستخدام في أجهزة أشباه الموصلات الكهربائية مثل MOSFETs وديودات Schottky و thyristors.هذه الأجهزة ضرورية في التيار العالي، أنظمة الطاقة عالية الكفاءة مثل المحولات والمحولات ومحركات المحرك للسيارات الكهربائية (EVs) ، أنظمة الطاقة المتجددة، والمعدات الصناعية.

الالكترونيات عالية الحرارة:

القدرة على العمل في درجات الحرارة العالية تجعلها مناسبة لإلكترونيات الطاقة في البيئات القاسية ، مثل صناعات الطيران والفضاء والسيارات والنفط والغاز. يمكن استخدامها في أجهزة الاستشعار ،دوائر التحكمو وحدات الطاقة التي تحتاج إلى العمل في ظل ظروف حرارية قاسية.

أجهزة التردد العالي:

بسبب تحركها الكهربائي العالي والقدرة على توصيل الحرارة ، فإن 4H-SiC هي المادة المفضلة للأجهزة عالية التردد ، مثل مضاعفات RF ، ترانزستورات الميكروويف ، وأنظمة الرادار.يمكنه من زيادة سرعة التبديل وتقليل خسائر الطاقة، حاسمة لتطبيقات الاتصالات والدفاع.

المركبات الكهربائية:

في السيارات الكهربائية ، تستخدم رقائق 4H-SiC في أنظمة إدارة الطاقة مثل الشواحن الداخلية ومحولات الطاقة ومراقبي المحركات. تساهم هذه الأجهزة في زيادة كفاءة استخدام الطاقة ،أوقات شحن أسرع، وتحسين أداء السيارة عن طريق الحد من خسائر الطاقة وتبديد الحرارة.

أنظمة الطاقة المتجددة:

إن الكفاءة العالية ومتانة أجهزة الطاقة 4H-SiC تجعلها جزءًا لا يتجزأ من أنظمة الطاقة المتجددة مثل المحولات الشمسية ومراقبي توربينات الرياح.تساعد على تحسين أداء النظام من خلال تقليل خسائر الطاقة والسماح للعمل في ظل ظروف عالية الإجهاد.

الطيران والفضاء والدفاع:

مقاومة الإشعاع وقدرات درجة الحرارة العالية لـ 4H-SiC تجعلها مناسبة لتطبيقات الطيران مثل أنظمة الأقمار الصناعية ومعدات استكشاف الفضاء والإلكترونيات العسكرية.يضمن الموثوقية والأداء في البيئات القاسية مع التعرض الكبير للإشعاع.

شبكات الطاقة عالية الجهد:

يتم استخدام رقائق 4H-SiC في شبكات نقل وتوزيع الطاقة. تساعد الأجهزة المصنوعة من هذه المادة في زيادة كفاءة الشبكة عن طريق الحد من خسائر الطاقة،تمكين دمج مصادر الطاقة المتجددةو تحسين استقرار شبكات الكهرباء.

هذه التطبيقات تظهر مجموعة واسعة من الصناعات حيث رقائق 4H P-Type SiC حاسمة ، وخاصة في القطاعات التي تتطلب كفاءة عالية ،والمتانة في الظروف القاسية.

أسئلة وأجوبة

س:ما هو رصيف رقائق الكربيد السيليكون؟

أ:رصيف رقائق الكربيد السيليكون (SiC) هو شريحة رقيقة من مواد SiC البلورية المستخدمة كأساس لتصنيع أجهزة أشباه الموصلات.الركائز SiC معروفة للكهرباء المتفوقة، الخصائص الحرارية والميكانيكية بالمقارنة مع الركائز السيليكونية التقليدية.درجة حرارة عالية، وتطبيقات الترددات العالية.

تستخدم أسطوانات SiC في المقام الأول في الإلكترونيات الكهربائية ، بما في ذلك MOSFETs وديودات Schottky والأجهزة RF ، حيث الأداء في الظروف القاسية أمر بالغ الأهمية.كما أنها تعمل كأسس لنمو طبقات الشوكة، حيث يتم إيداع مواد أشباه الموصلات الإضافية لإنشاء هياكل إلكترونية متقدمة.

بسبب صلابتها ، فإن أسطوانات SiC ضرورية في الصناعات مثل المركبات الكهربائية وأنظمة الطاقة المتجددة والطيران والاتصالات ، مما يساعد على تحسين الكفاءة والمتانةوالأداء العام في تطبيقات متطلبة.
