تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: ROHS
شروط الدفع والشحن
وقت التسليم: 2-4 أسابيع
شروط الدفع: T/T
اسم المنتج: |
رقاقة كربيد السيليكون رقاقة كربيد السيليكون |
الدرجة: |
درجة إنتاج صفر MPD ودرجة إنتاج صفر MPD ودرجة إنتاج صفر MPD |
كثافة الأنابيب الدقيقة: |
0 سم-2 |
المقاومة النوعية p 4H/6H-P: |
≤0.1 أوم/سم |
الاتجاه الأساسي المسطح: |
4H/6H-P {1010} ± 5.0 درجة |
الاتجاه المسطح الأساسي 3C-N: |
3C-N |
الطول الأساسي المسطح: |
الطول الأساسي المسطح |
طول مسطح ثانوي: |
18.0 مم ± 2.0 مم |
18.0 مم ± 2.0 مم: |
البولندية Ra≤1 نانومتر |
اسم المنتج: |
رقاقة كربيد السيليكون رقاقة كربيد السيليكون |
الدرجة: |
درجة إنتاج صفر MPD ودرجة إنتاج صفر MPD ودرجة إنتاج صفر MPD |
كثافة الأنابيب الدقيقة: |
0 سم-2 |
المقاومة النوعية p 4H/6H-P: |
≤0.1 أوم/سم |
الاتجاه الأساسي المسطح: |
4H/6H-P {1010} ± 5.0 درجة |
الاتجاه المسطح الأساسي 3C-N: |
3C-N |
الطول الأساسي المسطح: |
الطول الأساسي المسطح |
طول مسطح ثانوي: |
18.0 مم ± 2.0 مم |
18.0 مم ± 2.0 مم: |
البولندية Ra≤1 نانومتر |
رقائق كربيد السيليكون 6H من نوع P تصنيف الإنتاج القياسي Dia:145.5 ملم إلى 150.0 ملم سمك 350 ميكرومتر ± 25 ميكرومتر
6H P-Type Silicon Carbide wafers خلاصة
يقدم هذا المقال تطوير وخصائص رقاقة من كربيد السيليكون (SiC) 6H ، وهي من النوع P وتصنع إلى مستوى الإنتاج القياسي.الوجبة تظهر نطاق قطرها بين 145.5 ملم و 150.0 ملم ، مع سمك خاضع للرقابة 350 μm ± 25 μm. نظراً لتوصيله الحراري العالي ، والفجوة النطاقية الواسعة والمقاومة الممتازة للكهرباء والدرجات الحرارية العالية ،رقائق 6H SiC مناسبة للغاية للتطبيقات في إلكترونيات القوة، والأجهزة عالية التردد، والبيئات القاسية. تركز هذه الدراسة على عملية التصنيع، خصائص المواد، ومعايير الأداء،توفير نظرة ثاقبة على إمكاناتها لتطبيقات أشباه الموصلات التجارية.
خصائص رقائق كاربيد السيليكون 6H من النوع P
رقاقة 6H P-Type Standard Production Grade Silicon Carbide (SiC) لها الخصائص التالية:
هذه الخصائص تجعل رقاقة 6H P-Type SiC مادة مثالية لأجهزة إلكترونية عالية الطاقة و عالية التردد و عالية درجة الحرارة ، تستخدم على نطاق واسع في الإلكترونيات الكهربائية ، وأجهزة أشباه الموصلات ، الرادار,وأنظمة الاتصالات.
مخطط بيانات رقائق الكربيد السيليكوني من النوع 6H P
6 بوصة قطر الكربيد السيليكوني (SiC) مواصفات الركيزة
| 等级الدرجة |
精选级 ((Z 级) صفر إنتاج MPD الدرجة (الدرجة Z) |
工业级 ((P 级)) الإنتاج القياسي الدرجة (الدرجة P) |
测试级 ((د 级) إنتاج MPD صفر الدرجة (الدرجة D) |
||
| طول قطرها | 145.5 ملم إلى 150.0 ملم | ||||
| 厚度 سمك35 | 350μm ± 25 μm | ||||
| 晶片方向 توجيه الوافر |
- خارج المحور: 2.0°-4.0°إلى [1120] ± 0.5° لـ 4H/6H-P، على المحور: |
||||
| 微管密度 ※ كثافة الأنابيب الصغيرة | 0 سم-2 | ||||
| 电 阻 率 ※ المقاومة | النوع p 4H/6H-P | ≤0.1 Ω ̊cm | ≤0.3 Ω ̊cm | ||
| النوع n 3C-N | ≤0.8 مΩ ̊cm | ≤ 1 م Ω ̊cm | |||
| 主定位边方向 التوجه الرئيسي المسطح | 4H 6H-P |
- {1010} ± 5.0 درجة |
|||
| 3C-N |
- {110} ± 5.0 درجة |
||||
| 主定位边长度 الطول الرئيسي المسطح | 32.5 ملم ± 2.0 ملم | ||||
| ثانوية الطول المستوي |
18.0 ملم ± 2.0 ملم |
||||
| التوجيه الثانوي المستوى المسطح | السيليكون رأساً على عقب: 90 درجة CW. من Prime flat ± 5.0 درجة | ||||
| 边缘去除 Edge Exclusion إقصاء الحافة | 3 ملم | 6 ملم | |||
| 局部厚度变化/总厚度变化/??曲度/??曲度 LTV/TTV/Bow /Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| 表面粗度 ※ الخام | بولنديةRa≤1 nm | ||||
| CMPRa≤0.2 nm | Ra≤0.5 nm | ||||
|
الشقوق الحافة بواسطة الضوء عالية الكثافة |
لا شيء | الطول التراكمي ≤ 10 ملم، الطول الفردي ≤ 2 ملم | |||
| 六方空洞 ((强光灯测) ※ لوحات هكس بواسطة ضوء كثافة عالية | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤0.1% | |||
| 多型 ((强光灯观测) ※ مناطق متعددة الأنواع بواسطة ضوء كثافة عالية | لا شيء | المساحة التراكمية≤3% | |||
| حزمة مراقبة ((日光灯观测) إدراجات الكربون المرئية | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤ 3% | |||
| # السيليكون السطح الخدوش بواسطة الضوء عالية الكثافة | لا شيء | الطول التراكمي ≤ 1 × قطر الوافر | |||
| 崩边 ((强光灯观测) رقائق حافة عالية من خلال كثافة الضوء | لا يُسمح بأي منها عرض وعمق ≥0.2 ملم | 5 مسموح بها، ≤ 1 ملم لكل منها | |||
| (ملوثات السيليكون على السطح) | لا شيء | ||||
| 包装 تغليف | كاسيت متعددة الصفائح أو حاوية لوح واحد | ||||
توجيه الركيزة SiC
| توجيه الركيزة SiC | |
|
التوجه البلورى |
كريستالوجرافيا التوجه للجزء الرئيسي من SiC زاوية الميل بين محور c والمتجه عموديًا على سطح اللوحة (انظر الشكل 1). |
|
انحراف التوجه العرضي |
عندما يتم انحراف الوجه البلورية عن قصد من الوجه البلورية (0001) ، الزاوية بين المتجه الطبيعي لوجه الكريستال المتوقع على الطائرة (0001) والاتجاه [11-20] الأقرب إلى الطائرة (0001). |
| خارج المحور |
< 11-20 > انحراف الاتجاه 4.0°±0.5° |
| المحور الإيجابي | <0001> الاتجاه خارج 0°±0.5° |

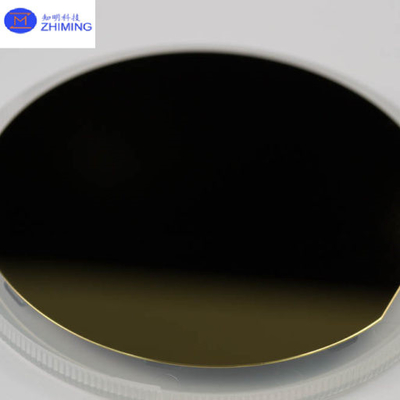

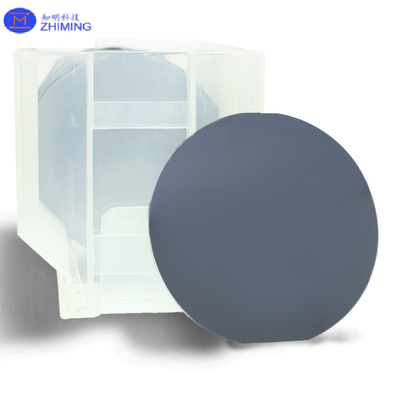

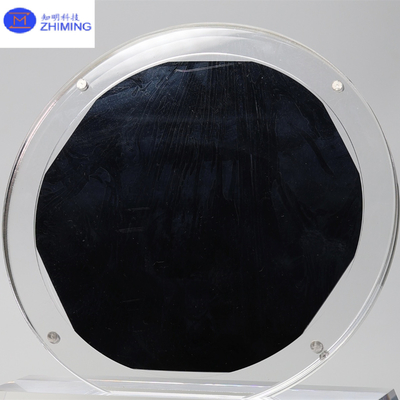

صورة لوحة الكربيد السيليكوني من النوع 6H P
تطبيقات رقائق الكربيد السيليكوني من النوع 6H
يحتوي رقاقة 6H P-Type Silicon Carbide (SiC) على العديد من التطبيقات الهامة بسبب خصائص المواد الفريدة ، مما يجعلها مناسبة للإلكترونيات عالية الأداء والظروف القاسية.وتشمل التطبيقات الرئيسية:
إلكترونيات الطاقة: تستخدم رقائق SiC على نطاق واسع في الأجهزة الإلكترونية الكهربائية مثل MOSFETs والديودات و thyristors. هذه الأجهزة حاسمة لتطبيقات عالية الجهد عالية الكفاءة مثل المحولات ،محولات، ومحركات الدفع ، وخاصة في أنظمة الطاقة المتجددة ، والمركبات الكهربائية (EVs) ، والمعدات الصناعية.
الالكترونيات عالية الحرارة: بسبب الاستقرار الحراري العالي لـ 6H SiC ، فهي مثالية للأجهزة التي تعمل في درجات حرارة متطرفة ، مثل أجهزة الاستشعار ومصادر الطاقة وأنظمة التحكم في مجال الطيران والفضاء والسيارات ،وتطبيقات صناعية.
أجهزة التردد العالي: فجوة النطاق العريضة لـ SiC تجعلها مناسبة لتطبيقات RF (الترددات الراديوية) و microwave.والبنية التحتية للاتصالات اللاسلكية للاتصالات عالية الترددمكبرات الطاقة العالية والمفاتيح.
المركبات الكهربائية: تستخدم رقائق SiC في محولات الطاقة والمحولات وأنظمة الشحن في المركبات الكهربائية ، مما يسهم في تحسين الكفاءة ، وتسريع الشحن ،ومدى القيادة الموسع بسبب خسائر طاقة أقل مقارنة بأجهزة السيليكون التقليدية.
الطيران والفضاء والدفاع: مقاومة الـ SiC للإشعاع ودرجات الحرارة العالية تجعلها مادة ممتازة للتطبيقات في استكشاف الفضاء، وأنظمة الأقمار الصناعية، والإلكترونيات العسكرية.يستخدم في مكبرات الطاقة العالية، أجهزة إرسال، وأجهزة استشعار للبيئات القاسية.
أنظمة الطاقة المتجددة: الأجهزة القائمة على SiC ضرورية في تطبيقات الطاقة المتجددة، مثل محولات الطاقة الشمسية وأنظمة طاقة الرياح،بسبب كفاءتها العالية وقدرتها على التعامل مع الجهد العالي ودرجات الحرارة، والحد من خسائر الطاقة وتحسين أداء النظام العام.
أجهزة التبديل ذات الطاقة العالية: يتم استخدام رقائق SiC لتصنيع مفاتيح أشباه الموصلات عالية الطاقة التي تستخدم في شبكات الكهرباء الصناعية ،حيث تكون الكفاءة والقدرة على العمل في ظل ظروف التيار الكبير والجهد الحاسمة.
مصابيح LED والإلكترونيات الضوئية: يستخدم SiC كجزء من الأساس لتصنيع LED ، وخاصة لضوء عالية وقوة عالية LED ، وكذلك الأجهزة البصرية الإلكترونية المستخدمة في أجهزة الاستشعار وأنظمة الاتصالات البصرية.
تستفيد هذه التطبيقات من قدرة رقاقة 6H P-Type SiC على التعامل مع الجهد العالي ، والعمل في درجات الحرارة القاسية ، وتوفير توصيل حراري ممتاز وأداء عالية التردد ،مما يجعلها مادة حاسمة للإلكترونيات المتقدمة.
أسئلة وأجوبة
س:ما هو الفرق بين 4H و 6H كربيد السيليكون؟
أ:الاختلاف الأساسي بين 4H و 6H كربيد السيليكون (SiC) يكمن في هياكلها البلورية ، والتي تؤثر بشكل كبير على خصائصها الإلكترونية والفيزيائية.
هيكل الكريستال:
4H و 6H تشير إلى أنواع متعددة مختلفة من SiC ، تتميز بالتغيرات في تسلسلات التراكم.والرقم (4 أو 6) يشير إلى عدد من Si-C ثنائي الطبقات في خلية وحدة.
تحرك الإلكترونات:
واحدة من أهم الاختلافات هي في تحركها الإلكتروني، مما يؤثر على كفاءتها في الأجهزة الإلكترونية.
الفجوة:
كل من 4H و 6H SiC لديهما فجوات واسعة ، ولكن 4H-SiC لديه فجوة أكبر قليلاً (3.26 eV) مقارنة بـ 6H-SiC (3.0 eV).هذا يجعل 4H-SiC أكثر ملاءمة لتطبيقات الجهد العالي ودرجة الحرارة العالية.
الاستخدام التجاري:
بسبب تحركها الإلكتروني المتفوق و فجوة النطاق الأكبر4H-SiCهو النوع المتعدد المفضل لأجهزة الطاقة، وخاصة في التطبيقات عالية الجهد وعالية الكفاءة مثل المركبات الكهربائية، والمحولات الشمسية، والإلكترونيات الصناعية.
6H-SiC، في حين لا يزال يستخدم، هو عموما أقل تفضيلا لالكترونيات القوية ولكن قد توجد في تطبيقات أقل أداء أو حيث الفرق في الحركة ليست حرجة.
باختصار، يعتبر 4H-SiC بشكل عام أفضل لألكترونيات الطاقة عالية الأداء بسبب تحركية الإلكترونات المتفوقة والفجوة الكبيرة في النطاق، في حين أن 6H-SiC له استخدام أكثر محدودية بالمقارنة.
