بيت > منتجات > ويفر GaAs > N-Type / Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers

N-Type / Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: ZMSH

إصدار الشهادات: CE

رقم الموديل: نوع- N / نوع P.

شروط الدفع والشحن

الحد الأدنى لكمية: حاسب شخصي 1

الأسعار: USD450/pcs

تفاصيل التغليف: مربع حاوية رقائق واحد تحت غرفة التنظيف

وقت التسليم: 1-4 أسابيع

شروط الدفع: T / T ، ويسترن يونيون باي بال ؛

القدرة على العرض: 50 قطعة / الشهر

احصل على افضل سعر
إبراز:

2 بوصة InAs Wafers

,

N-Type GaSb Wafers

,

Un-Doped Type GaAs Wafers

مادة:
InAs أحادي البلورية
سماكة:
500um ± 25um
يكتب:
Un-doepd / Sn / S / Zn-doped
توجيه:
100/111
طريقة النمو:
LEC
طلب:
جهاز التلألؤ بالأشعة تحت الحمراء
صناعة:
الركيزة أشباه الموصلات
سطح:
DSP / SSP
مادة:
InAs أحادي البلورية
سماكة:
500um ± 25um
يكتب:
Un-doepd / Sn / S / Zn-doped
توجيه:
100/111
طريقة النمو:
LEC
طلب:
جهاز التلألؤ بالأشعة تحت الحمراء
صناعة:
الركيزة أشباه الموصلات
سطح:
DSP / SSP
N-Type / Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers





32 بوصة InAs Wafers N-type un-doped type GaAs Wafers GaSb Wafers



طلب



يمكن استخدام بلورة واحدة كمادة ركيزة لتنمية InAsSb / InAsPSb و InNAsSb وغيرها من المواد غير المتجانسة ، ويبلغ الطول الموجي للإنتاج 2 ~ 14 ميكرومتر جهاز انبعاث ضوء الأشعة تحت الحمراء.يمكن أيضًا استخدام الركيزة البلورية المفردة في InAs للنمو فوق المحور للمواد الهيكلية AlGaSb superlattice ، وإنتاج أشعة الليزر المتتالية الكمومية للأشعة تحت الحمراء.تتمتع أجهزة الأشعة تحت الحمراء هذه بآفاق تطبيق جيدة في مجالات الكشف عن الغاز واتصالات الألياف الضوئية منخفضة الخسارة.بالإضافة إلى ذلك ، تتميز البلورة المفردة InAs بإمكانية تنقل إلكترونية عالية وهي مادة مثالية لأجهزة Hall.





خصائص المنتجات



● تزرع البلورة بتقنية Czochralski (LEC) المختومة بالسائل بتقنية ناضجة وأداء كهربائي مستقر


● يتم استخدام أداة توجيه الأشعة السينية للتوجيه الدقيق ، وانحراف اتجاه البلورة هو ± 0.5 º فقط


● الرقاقة مصقولة بتقنية التلميع الميكانيكي الكيميائي (CMP) ، وخشونة السطح أقل من 0.5 نانومتر


● تلبية متطلبات استخدام "خارج الصندوق"


● يمكن معالجة المنتجات ذات المواصفات الخاصة وفقًا لمتطلبات المستخدم



تفاصيل مواصفات الرقائق

المعلمات الكهربائية
Dopant يكتب

تركيز الناقل

(سم -3)

إمكانية التنقل

(cm2V-1s-1)

كثافة الخلع

(سم -2)

غير مخدر ن نوع < 5 × 1016 ≥2x104 ≤ 50000
سن مخدر ن نوع (5-20) × 1017 2000 ين ≤ 50000
مخدر ن نوع (3-80) × 1017 2000 ين ≤ 50000
مخدر الزنك نوع P. (3-80) × 1017 60 300 ≤ 50000
مقاس 2 بوصة 3 "
القطر (مم) 50.5 ± 0.5 76.2 ± 0.5
سماكة (أم) 500 ± 25 600 ± 25
توجيه (100) / (111) (100) / (111)
اتجاه التسامح ± 0.5 درجة ± 0.5 درجة
الطول (مم) 16 ± 2 22 ± 2
الثاني من الطول (مم) 8 ± 1 11 ± 1
TTV (أم) < 10 < 10
القوس (أم) < 10 < 10
الاعوجاج (أم) < 15 < 15

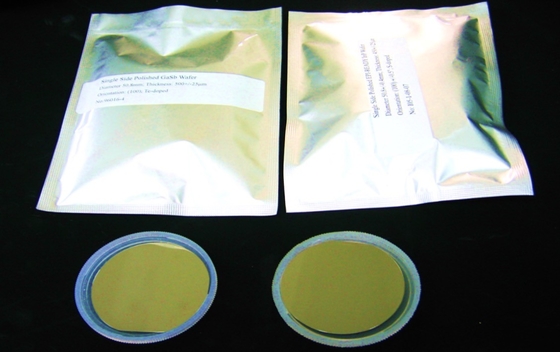

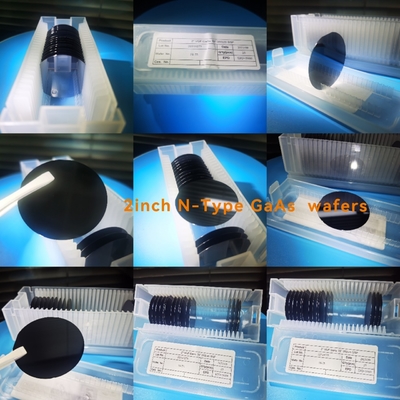

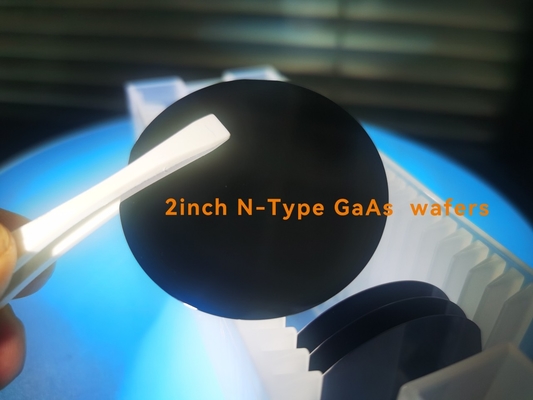

N-Type / Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers 0N-Type / Un-Doped Type GaAs Wafers GaSb 2inch InAs Wafers 1



رقاقة InAs رقاقة InSb رقاقة InSb رقاقة GaAs رقاقة GaSb رقاقة GaP إذا كنت أكثر إثارة للاهتمام في رقاقة insb ، يرجى إرسال رسائل بريد إلكتروني إلينا /

ZMSH ، بصفتها مورد رقاقة أشباه الموصلات ، تقدم ركيزة أشباه الموصلات ورقائق فوقية من SiC و GaN و III-V Group composite وغيرها.
