4 بوصة و 6 بوصات 4H-N sic wafers dummy Prime درجة إنتاج لجهاز SBD MOS
1. مقارنة مواد الجيل الثالث من أشباه الموصلات
كريستال SiC عبارة عن مادة شبه موصلة من الجيل الثالث ، تتمتع بمزايا رائعة في سيناريوهات التطبيقات منخفضة الطاقة ، والتصغير ، والجهد العالي ، والتردد العالي.يتم تمثيل مواد أشباه الموصلات من الجيل الثالث بكربيد السيليكون ونتريد الغاليوم.بالمقارنة مع الجيلين السابقين من مواد أشباه الموصلات ، فإن أكبر ميزة هي عرضه الخالي من النطاق العريض ، والذي يضمن قدرته على اختراق قوة المجال الكهربائي الأعلى ومناسب لإعداد أجهزة الطاقة عالية الجهد وعالية التردد.
2. التصنيف
يمكن تقسيم ركائز كربيد السيليكون كربيد السيليكون إلى فئتين: ركائز كربيد السيليكون شبه المعزولة (عالية النقاء un-dopend و V-doped 4H-SEMI) ذات المقاومة العالية (المقاومة ≥107 سم) ، وركائز كربيد السيليكون الموصلة ذات المقاومة المنخفضة (نطاق المقاومة 15-30mΩ · cm).
2. مواصفات لرقائق السيك مقاس 6 بوصة 4H-N.
درجة |
صفر إنتاج MPD الدرجة (Z Grade) |
درجة الإنتاج القياسية (درجة P) |
الدرجة الوهمية (درجة D) |
|
قطر الدائرة | 99.5 مم ~ 100.0 مم | |||
سماكة | 4H-N | 350 ميكرومتر ± 20 ميكرومتر | 350 ميكرومتر ± 25 ميكرومتر | |
4H-SI | 500 ميكرومتر ± 20 ميكرومتر | 500 ميكرومتر ± 25 ميكرومتر | ||
توجيه بسكويت الويفر | خارج المحور: 4.0 ° نحو <1120> ± 0.5 ° لـ 4H-N ، على المحور: <0001> ± 0.5 ° لـ 4H-SI | |||
كثافة الأنابيب الدقيقة | 4H-N | ≤0.5 سم -2 | ≤2 سم -2 | ≤15 سم -2 |
4H-SI | ≤1 سم -2 | ≤5 سم -2 | ≤15 سم -2 | |
※ المقاومة النوعية | 4H-N | 0.015 ~ 0.025 Ω · سم | 0.015 ~ 0.028 Ω · سم | |
4H-SI | ≥1E9 Ω · سم | ≥1E5 Ω · سم | ||
الاتجاه الأساسي المسطح | {10-10} ± 5.0 درجة | |||
الطول الأساسي المسطح | 32.5 ملم ± 2.0 ملم | |||
طول مسطح ثانوي | 18.0 مم ± 2.0 مم | |||
الاتجاه الثانوي المسطح | وجه السيليكون لأعلى: 90 درجة مئوية.من شقة Prime ± 5.0 ° | |||
استثناء الحافة | 3 ملم | |||
LTV / TTV / Bow / الاعوجاج | ≤3 ميكرومتر / ≤5 ميكرومتر / ≤15 ميكرومتر / ≤30 ميكرومتر | ≤10 ميكرومتر / ≤15 ميكرومتر / ≤25 ميكرومتر / ≤40 ميكرومتر | ||
※ الخشونة |
البولندية Ra≤1 نانومتر | |||
CMP Ra≤0.2 نانومتر | را≤0.5 نانومتر | |||
تشققات الحواف بواسطة الضوء عالي الكثافة
|
لا أحد | الطول التراكمي 10 ملم ، طول واحد 2 ملم | ||
لوحات سداسية بواسطة الضوء عالي الكثافة | المساحة التراكمية ≤0.05٪ | المساحة التراكمية ≤0.1٪ | ||
مناطق متعددة الأنواع بواسطة إضاءة عالية الكثافة | لا أحد | مساحة تراكمية≤3٪ | ||
شوائب الكربون المرئية | المساحة التراكمية ≤0.05٪ | المساحة التراكمية ≤3٪ | ||
خدوش سطح السيليكون بسبب الضوء عالي الكثافة |
لا أحد | الطول التراكمي لقطر الرقاقة | ||
رقائق الحواف عالية الكثافة الخفيفة | لا شيء مسموح به ≥0.2 مم عرض وعمق | 5 سمح ، 1 ملم لكل منهما | ||
تلوث سطح السيليكون بكثافة عالية |
لا أحد | |||

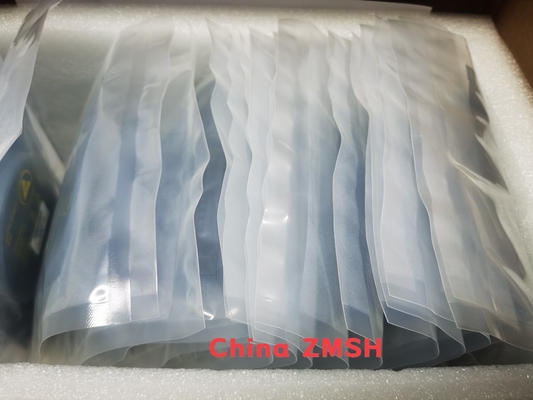

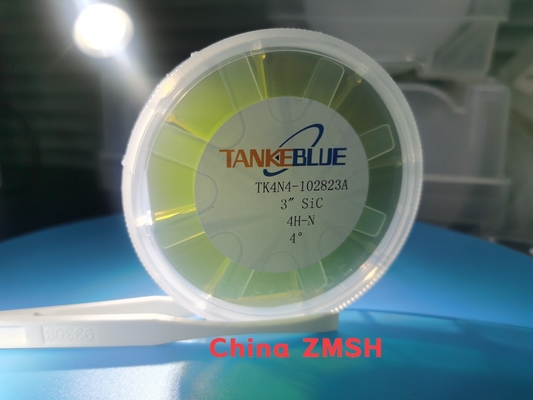

التعبئة والتغليف | علبة بسكويت ويفر متعددة أو حاوية بسكويت ويفر مفردة |
مواصفات ركائز SiC من النوع N مقاس 6 بوصة | ||||
ملكية | درجة P-MOS | درجة P-SBD | درجة D | |
مواصفات الكريستال | ||||
شكل كريستال | 4 ح | |||
منطقة تعدد الأنواع | لا شيء مسموح به | مساحة≤5٪ | ||
(MPD)أ | ≤0.2 / سم2 | ≤0.5 / سم2 | ≤5 / سم2 | |
لوحات سداسية | لا شيء مسموح به | مساحة≤5٪ | ||
بلورات سداسية | لا شيء مسموح به | |||
الادراجأ | منطقة≤0.05٪ | منطقة≤0.05٪ | غير متاح | |
المقاومة النوعية | 0.015 • سم - 0.025 • سم | 0.015 • سم - 0.025 • سم | 0.014 • سم - 0.028 • سم | |
(EPD)أ | ≤ 4000 / سم2 | ≤8000 / سم2 | غير متاح | |
(تيد)أ | ≤ 3000 / سم2 | ≤6000 / سم2 | غير متاح | |
(BPD)أ | ≤ 1000 / سم2 | ≤2000 / سم2 | غير متاح | |
(TSD)أ | ≤600 / سم2 | ≤ 1000 / سم2 | غير متاح | |
(التراص خطأ) | ≤0.5٪ مساحة | ≤1٪ مساحة | غير متاح | |
تلوث السطح بالمعادن | (Al، Cr، Fe، Ni، Cu، Zn، Pb، Na، K، Ti، Ca، V، Mn) ≤1E11 سم-2 | |||
المواصفات الميكانيكية | ||||
قطر الدائرة | 150.0 مم + 0 مم / -0.2 مم | |||
اتجاه السطح | خارج المحور: 4 درجات باتجاه <11-20> ± 0.5 درجة | |||
الطول الأساسي المسطح | 47.5 ملم ± 1.5 ملم | |||
طول مسطح ثانوي | لا يوجد شقة ثانوية | |||
الاتجاه الأساسي المسطح | <11-20> ± 1 درجة | |||
الاتجاه الثانوي المسطح | غير متاح | |||
سوء التوجيه المتعامد | ± 5.0 درجة | |||
صقل الأسطح | C- الوجه: تلميع بصري ، Si-Face: CMP | |||
حافة الويفر | شطف | |||
خشونة السطح (10 ميكرومتر × 10 ميكرومتر) |
وجه Si Ra≤0.20 نانومتر ; C وجه را≤0.50 نانومتر | |||
سماكةأ | 350.0 ميكرومتر ± 25.0 ميكرومتر | |||
LTV (10 مم × 10 مم)أ | ≤2 ميكرومتر | ≤3 ميكرومتر | ||
(TTV)أ | ≤6 ميكرومتر | ≤10 ميكرومتر | ||
(قَوس)أ | ≤15 ميكرومتر | ≤25 ميكرومتر | ≤40 ميكرومتر | |
(اعوجاج) أ | ≤25 ميكرومتر | ≤40 ميكرومتر | ≤60 ميكرومتر | |
مواصفات السطح | ||||
رقائق / مسافات بادئة | لا شيء مسموح به ≥0.5mm العرض والعمق | الكمية 2 ≤1.0 ملم العرض والعمق | ||
خدوشأ (وجه سي ، CS8520) |
≤5 والطول التراكمي 0.5 × قطر الرقاقة | ≤5 والطول التراكمي 1.5 × قطر الرقاقة | ||
TUA (2 مم * 2 مم) | ≥98٪ | ≥95٪ | غير متاح | |
شقوق | لا شيء مسموح به | |||
تلوث اشعاعى | لا شيء مسموح به | |||
استثناء الحافة | 3 مم |
2. السلسلة الصناعية
تنقسم السلسلة الصناعية كربيد السيليكون كربيد السيليكون إلى تحضير مواد الركيزة ، ونمو الطبقة الفوقية ، وتصنيع الجهاز والتطبيقات النهائية.عادة ما يتم تحضير أحادي بلورات كربيد السيليكون عن طريق نقل البخار الفيزيائي (طريقة PVT) ، ثم يتم إنشاء الصفائح الفوقية بواسطة ترسيب البخار الكيميائي (طريقة CVD) على الركيزة ، ويتم تصنيع الأجهزة ذات الصلة أخيرًا.في السلسلة الصناعية لأجهزة SiC ، نظرًا لصعوبة تكنولوجيا تصنيع الركيزة ، تتركز قيمة السلسلة الصناعية بشكل أساسي في رابط الركيزة المنبع.
يمكن أن توفر ZMSH Technology للعملاء ركائز SiC مستوردة ومحلية عالية الجودة ، وشبه عازلة 2-6 بوصة و HPSI (عالية النقاء شبه عازلة) على دفعات ؛بالإضافة إلى ذلك ، يمكنها تزويد العملاء بألواح فوقية متجانسة وغير متجانسة من كربيد السيليكون ، ويمكن أيضًا تخصيصها وفقًا للاحتياجات الخاصة للعملاء ، مع عدم وجود حد أدنى لكمية الطلب.
اتصل بنا في اي وقت
