تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: ZMSH
إصدار الشهادات: RoHS
رقم الموديل: منفذ عرض الياقوت
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: usd30/pcs or by quantites
تفاصيل التغليف: علبة كرتون حسب الطلب
وقت التسليم: 2-4 أسابيع
شروط الدفع: T / T ، ويسترن يونيون ، L / C.
القدرة على العرض: 1000 قطعة / الشهر
مادة: |
الياقوت الكريستال |
توجيه: |
عشوائي |
اسم العنصر: |
نوافذ الياقوت |
سطح: |
مصقول |
موك: |
5 قطع |
تفاوت: |
± 0.05 مم |
م / د: |
60/40 |
ميزة: |
مقاومة الضغط العالي ومقاومة التآكل |
صلابة: |
9.0 |
مادة: |
الياقوت الكريستال |
توجيه: |
عشوائي |
اسم العنصر: |
نوافذ الياقوت |
سطح: |
مصقول |
موك: |
5 قطع |
تفاوت: |
± 0.05 مم |
م / د: |
60/40 |
ميزة: |
مقاومة الضغط العالي ومقاومة التآكل |
صلابة: |
9.0 |
زجاج الياقوت هو تطبيق من الياقوت الصناعي يتم إنتاجه عمومًا عن طريق تعريض مسحوق أكسيد الألومنيوم تحت حرارة وضغط شديدين.المزيد من المعالجة الحرارية تزيل الضغوط الداخلية قبل المعالجة إلى صفائح رقيقة.الناتج الناتج هو مادة شفافة أكثر متانة من الزجاج القياسي.لاحظ أن الياقوت الصناعي له نفس الخصائص الفيزيائية مثل الياقوت الطبيعي.
تم تصنيف حواف منفذ العرض المصنوعة من الياقوت المصنوعة من الياقوت لمنتجات Accu-Glass لتطبيقات الفراغ العالية والمرتفعة للغاية (UHV).
يسمح استخدام الياقوت عالي النقاء وسبائك التمدد المنخفض بإخراج منافذ العرض هذه بشكل متكرر في درجات حرارة تصل إلى 350 درجة مئوية.ياقوت أزرقفي هذهإطارات العرضعبارة عن مادة بلورية مفردة اصطناعية سداسية الخواص تعرض صفات فيزيائية وحرارية وعازلة وبصرية مختلفة اختلافًا كبيرًا عند قياسها على طول محاور مختلفة.يعد الاتجاه البلوري لمنافذ عرض Accu-Glass Products أمرًا طبيعيًا للمحور البصري أو اتجاه 90 درجة.
الياقوت ذو درجة الأشعة فوق البنفسجية لديه نطاق انتقال من 0.250 ميكرومتر إلى 4.50 ميكرومتر بينما الياقوت العادي لديه نطاق نقل من 0.30 ميكرومتر إلى 4.00 ميكرومتر.يمكن أن يساهم تشطيب السطح السيئ بنسبة تصل إلى 10٪ في إجمالي خسائر الإرسال.يتم تزويد جميع منافذ العرض بأوجه مسطحة تم تشطيبها حتى 50-20 خدش DIG.يجب ألا تتجاوز التدرجات الحرارية 20 درجة مئوية في الدقيقة.
كيف يعمل؟
تسمح النوافذ الزجاجية الياقوتية بتركيب النافذة بالقرب من الغرفة قدر الإمكان بشكل معقول وتسمح بالوصول الأكثر وضوحًا من سطح النافذة على جانب الهواء.هذه النوافذ مطلية بالنحاس الفضي على أكمام Kovar®.يتم تثبيتها في محولات لحام أنبوبية من الفولاذ المقاوم للصدأ وفلنجات من النوع CF للاستخدام أقل من 1x10-11 ، أو من نوع ISO Kwik-Flange®.لحام شفة اختياري متاح كأمر خاص.
توفر أسطح النوافذ الياقوتية شديدة الصلابة والمقاومة للخدش حدًا أدنى من التشويه وتوفر أقصى قدر من نقل الضوء مناسب لمعظم التطبيقات.تتميز إطارات عرض درجة الأشعة فوق البنفسجية ببلورة 90 درجةل الاتجاه الطبيعي للمحور البصري.
سمات:
يمكننا أن نقدم "Sapphire Viewports" المتوفرة في سلسلة من الأحجام القياسية من 3/4 بوصة إلى 2 بوصة مع مجموعة متنوعة من خيارات الحواف.الأبعاد بالبوصة ما لم يذكر خلاف ذلك.
تنبيه: على الرغم من أن الياقوت لديه موصلية حرارية معقولة ، من أجل السلامة ، فإننا نوصي بشدة بعدم تعرض أي منفذ عرض لمنحدر درجة حرارة أكبر من 2-3 درجة مئوية في الدقيقة ، وعدم تعرض أي منفذ عرض للإشعاع الحراري المباشر.للحد من التدرجات الحرارية عند تسخين منافذ العرض ، نوصي بتغطية منطقة العرض والفلنجة بعدة طبقات من رقائق الألومنيوم لتكون بمثابة درع عاكس.

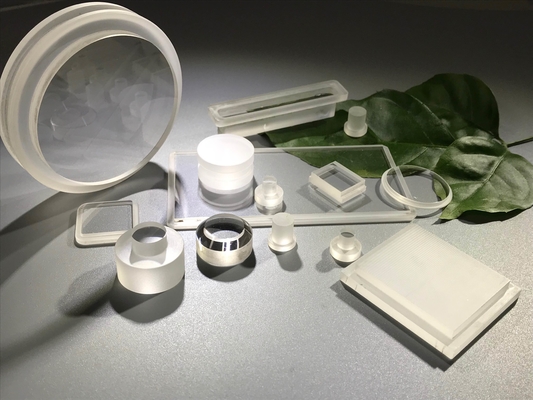

ZMSH هي الشركة المصنعة الأولى لعدسات الياقوت في الصين.يتم تصنيع مكونات العدسة البصرية الخاصة بنا بواسطة JINGJING Tech وفقًا للمواصفات الدقيقة المطلوبة لتطبيقك.الياقوت عبارة عن ركيزة متينة للغاية ومقاومة للخدش مما يخلق عدسة بصرية متينة يمكنها تحمل البيئات القاسية للغاية.ستضيف عدسات Sapphire إلى القيمة طويلة الأمد لمشروعك أو منتجك.ربما تقوم باستمرار باستبدال العدسات الزجاجية لمنتجك بسبب التلف.فكر في استبدالها بالياقوت منا.
| مادة | ياقوت أزرق | ||
| قطر الدائرة | 0.5 إلى 350 ملم | ||
| تحمل القطر | ± 0.05 مم (قياسي) ، حتى + 0.000 / -0.002 مم | ||
| سماكة التسامح | ± 0.05 مم (قياسي) ، حتى +/- 0.0.1 مم | ||
| جودة السطح | 60-40 S / D (قياسي) ، حتى 10-5S / D | ||
| الشكل السطحي | λ / 4 أو λ / 10 | ||
| تركيز | 1 دقيقة أو 30 ثانية | ||
| طلاء | غير مصقول ، AR و HR | ||
