أنبوب الياقوت: قدرة تصنيع ثانوية عالية الدقة، نفاذية عالية واسعة الطيف

نظرة عامة على المنتج

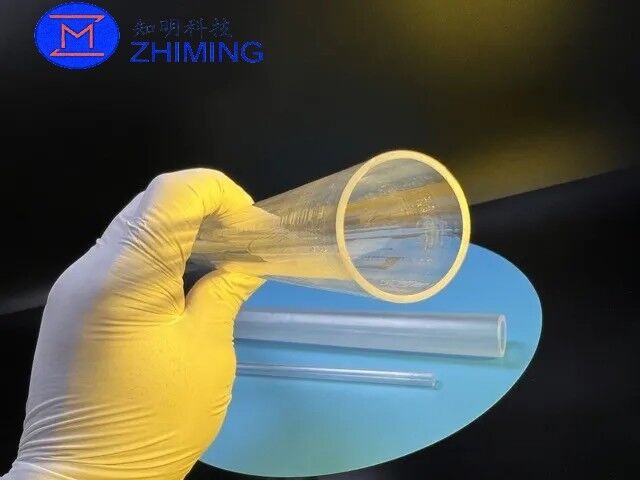

   أنابيب الياقوت عبارة عن مكونات أنبوبية أحادية البلورة ملفقة من ألومينا أحادية البلورة الاصطناعية عالية النقاء (α-Al₂O₃). تتم زراعة السبائك أحادية البلورة من خلال عمليات مثل طريقة Kyropoulos ونمو تغذية الفيلم المحدد بالحافة (EFG)، ثم تتم معالجتها من خلال إجراءات متعددة بما في ذلك التقطيع الداخلي الدقيق والطحن الأسطواني الداخلي والخارجي وتلميع الوجه النهائي.إنها ترث جميع الخصائص الممتازة للمواد أحادية البلورة من الياقوت، وتدمج خمس مزايا أساسية: مقاومة درجات الحرارة العالية، والصلابة العالية، والمقاومة القوية للتآكل، والعزل الكهربائي العالي وانتقال الضوء واسع النطاق. يمكنها العمل بثبات لفترة طويلة في ظل ظروف العمل القاسية مثل درجة الحرارة العالية، الضغط العالي، التآكل القوي وقصف البلازما، وهي بمثابة بديل مطور متطور لأنابيب الكوارتز، وأنابيب زجاج البورسليكات وأنابيب السيراميك العادية. يتم استخدامها على نطاق واسع في أشباه الموصلات والصناعات ذات درجات الحرارة العالية والليزر البصري والسوائل الكيميائية وأدوات البحث العلمي وغيرها من المجالات. تدعم المنتجات التخصيص كامل الأبعاد والتصنيع الثانوي الدقيق، ويمكن أن تتوافق مع واجهات التثبيت ومتطلبات العملية للمعدات المختلفة.

الميزات التقنية الأساسية

1. نظام المواد أحادية الكريستال عالي النقاء

تتم زراعة البلورات المفردة من مادة خام الألومينا عالية النقاء بدرجة 4N5 (99.995%) وما فوق، مع بنية بلورية سداسية الطور α. الأنبوب بأكمله خالٍ من حدود الحبوب والمسام وفصل الشوائب. إن سلامة الكريستال وتوحيده يتفوقان بكثير على الأنابيب الخزفية والزجاجية متعددة البلورات، مما يضمن استقرار الأداء على المدى الطويل في ظل ظروف العمل القاسية.

2. درجة حرارة عالية جدًا ومقاومة للصدمات الحرارية

تتميز المادة بنقطة انصهار تصل إلى 2050 درجة مئوية، ودرجة حرارة عمل مستمرة طويلة المدى تصل إلى 1600 درجة مئوية، وتحمل درجة حرارة عالية على المدى القصير تصل إلى 1900 درجة مئوية. معامل التمدد الحراري الخاص به هو 5.8×10⁻⁶/°C فقط، وهو أقل بكثير من الزجاج العادي، ويمكنه تحمل الصدمات الحرارية الشديدة دون التشقق. إنها مناسبة للسيناريوهات الحرارية ذات درجات الحرارة العالية مثل أفران الأنابيب والتلبيد ذو درجة الحرارة العالية وتفاعلات البلازما.

3. قوة ميكانيكية عالية للغاية ومقاومة التآكل

مع صلابة موس تبلغ 9، وهي الثانية بعد الماس، فهي تتمتع بقوة انحناء تبلغ حوالي 400 ميجا باسكال وقوة ضغط تبلغ حوالي 2000 ميجا باسكال. يتميز جدار الأنبوب بصلابة ميكانيكية قوية، ومقاومة للتآكل والخدش، ويمكنه تحمل تجفيف السوائل ذات الضغط العالي وتآكل تدفق الهواء عالي السرعة. ليس من السهل إحداث خدوش وتآكل بعد الاستخدام طويل الأمد، وعمر الخدمة الخاص بها أكبر عدة مرات من عمر أنابيب الكوارتز.

4. الخمول الكيميائي القوي والمقاومة للتآكل

وهو غير قابل للذوبان تقريبًا في جميع الأحماض القوية والقلويات والمذيبات العضوية في درجة حرارة الغرفة، ولا يمكن تآكله إلا ببطء بواسطة حمض الهيدروفلوريك وحمض الفوسفوريك الساخن. يمكنه تحمل بيئات العمليات القاسية مثل حفر البلازما وترسيب البخار في تصنيع أشباه الموصلات، دون تساقط الجسيمات وتقادم المواد، مما يضمن نظافة العملية وإنتاجية المنتج.

5. عزل كهربائي ممتاز وخصائص عازلة

    مع مقاومة درجة حرارة الغرفة أعلى من 10¹⁴ Ω·cm، فهو يتمتع بعزل كهربائي ممتاز، وثابت عازل ثابت وخسارة عازلة منخفضة للغاية. يمكنه تحقيق عزل كهربائي موثوق به في ظل ظروف العمل ذات الجهد العالي والتردد العالي دون تسرب أو شرارة أو تداخل في الإشارة، وهو مناسب لبلازما الترددات اللاسلكية والطاقة ذات الجهد العالي وأجهزة الميكروويف والسيناريوهات الأخرى.

6. أداء بصري عالي النفاذية واسع النطاق

لديها نفاذية ضوء عالية في نطاق واسع من 190 نانومتر فوق البنفسجية إلى 4.5 ميكرومتر تحت الحمراء المتوسطة، ويمكن أن تصل نفاذية الضوء المرئي إلى أكثر من 85%. يمكن للأنابيب ذات الجودة البصرية تحقيق تلميع المرآة على كل من الجدران الداخلية والخارجية، ويمكن تحسين كفاءة نقل الضوء بشكل أكبر باستخدام الطلاء المضاد للانعكاس. إنها مناسبة للتطبيقات البصرية مثل تجاويف الليزر وخلايا تدفق الكشف البصري وأجهزة التفاعل فوق البنفسجية.

7. التخصيص الكامل للمعلمات والقدرة على التصنيع الدقيق

يتم دعم التخصيص الكامل الأبعاد للقطر الخارجي والقطر الداخلي وسمك الجدار والطول. يمكن معالجة الهياكل المختلفة مثل الأنابيب المستقيمة والأنابيب المتدرجة وأنابيب التخفيض والأنابيب المحززة والأنابيب ذات الحواف. يمكن إكمال المعالجة الثانوية مثل تلميع مرآة الوجه النهائي، والطحن الأسطواني الداخلي/الخارجي الناعم، والشطب، والحفر الدقيق، وزخرفة السطح لتتوافق بدقة مع متطلبات تركيب المعدات.

8. تجميع الختم وتوافق النظام

يمكن تحقيق تجميع مانع للتسرب عالي الدقة لأنابيب الياقوت مع أغلفة معدنية وقواعد خزفية. تتوفر المكونات الداعمة مثل الشفاه المخصصة وواجهات الختم وهياكل تحديد المواقع. يمكن توصيل المنتجات النهائية مباشرة بأنظمة خطوط أنابيب المعدات مع أداء إغلاق موثوق به، مما يلبي متطلبات الختم الخاصة بالتفريغ العالي والضغط العالي وتوصيل الغاز عالي النقاء.

المواصفات القياسية

التطبيقات النموذجية

1. مجال أشباه الموصلات: أنابيب مولد البلازما، وأنابيب بطانة غرفة التفاعل، وأنابيب توصيل الغاز المعالجة، وأنابيب حماية معدات الحفر، وخطوط أنابيب عملية تنظيف أشباه الموصلات
2. المجال الصناعي ذو درجة الحرارة العالية: بطانات الفرن الأنبوبي، أنابيب الحماية من التلبيد في درجات الحرارة العالية، أكمام الحماية الحرارية، أنابيب فرن النمو البلوري المفرد، أنابيب المراقبة المعدنية ذات درجات الحرارة العالية
3. مجال الليزر البصري: أنابيب تجويف ليزر الحالة الصلبة، أنابيب حماية مصباح فلاش الليزر، خلايا تدفق الكشف البصري، أنابيب النوافذ البصرية للأشعة فوق البنفسجية/الأشعة تحت الحمراء، أنابيب عينات المطياف
4. مجال السوائل الكيميائية: أنابيب توصيل السوائل شديدة التآكل، أنابيب التفاعل الكيميائي، خطوط الأنابيب المتوسطة عالية النقاء، أنابيب مراقبة السوائل عالية الضغط
5. البحث العلمي والمجال الطبي: أنابيب التفاعل ذات درجة الحرارة العالية للمختبر، وأنابيب المراقبة الطبية الحيوية، وأنابيب تعبئة أجهزة MEMS، وأنابيب نافذة الكشف عن الإشعاع النووي

ضبط الجودة

تم إنشاء نظام كامل لمراقبة الجودة على مستوى أشباه الموصلات. يخضع كل أنبوب من أنابيب الياقوت لفحص صارم متعدد الأبعاد، ويمكن توفير شهادة تحليل كاملة (COA). تشمل عناصر الفحص الأساسية: فحص الدقة الأبعادية للقطر الداخلي/الخارجي وسمك الجدار، ومعايرة المحورية والاستقامة، وفحص العيوب البصرية للأنبوب بالكامل (الخدوش، وتقطيع الحواف، والفقاعات، والشوائب)، وخشونة السطح وفحص التشطيب، ومقاومة الضغط واختبار ضيق الهواء، وفحص عينات النفاذية البصرية، والنظافة والتحقق من التغليف الخالي من الغبار، وضمان معلمات المنتج الدقيقة والأداء المستقر لتلبية المتطلبات

المتطلبات الملحة لسيناريوهات البحث الصناعي والعلمي المتطورة.
